Szafy sterownicze do 1-pompowych przepompowni zostały podzielone na trzy serie: PJ, PJS oraz PJP. Najważniejsze cechy tych serii znajdują się w poniższej tabeli.
Szafa sterownicza przepompowni PJ1-SH, 1 pompa, sterowanie sondą hydrostatyczną
Szafa sterownicza do przepompowni PJ1-SH
- Wysokiej jakości rozwiązanie dla jednopompowych przepompowni zakładowych i osiedlowych,
- sterowanie sondą hydrostatyczną (z wyjściem 4-20 mA) i dwoma sondami pływakowymi (poziom Smin i Smax),
- do sterowania pompą z rozruchem bezpośrednim,
- układ przekaźnikowy zapewnia ciągłość pracy przepompowni nawet po awarii (lub demontażu) sterownika lub sondy hydrostatycznej,
- spełnia wymagania normy PN-EN 61439-3 (może być obsługiwania przez osoby bez uprawnień SEP),
- montaż na ścianie,
- klasa szczelności IP66,
- dławnice kablowe są zamontowane na dole obudowy.
Dostępność: towar dostępny
Wysyłka w: 5 dni
Szafa sterownicza przepompowni PJ1-SP, 1 pompa, sterowanie pływakami
Szafa sterownicza do przepompowni PJ1-SP
- Wysokiej jakości rozwiązanie dla jednopompowych przepompowni zakładowych i osiedlowych,
- sterowanie trzema sondami pływakowymi,
- do sterowania pompą z rozruchem bezpośrednim,
- układ przekaźnikowy zapewnia ciągłość pracy przepompowni nawet po awarii (lub demontażu) sterownika,
- spełnia wymagania normy PN-EN 61439-3 (może być obsługiwania przez osoby bez uprawnień SEP),
- montaż na ścianie,
- klasa szczelności IP66,
- dławnice kablowe są zamontowane na dole obudowy.
Dostępność: towar dostępny
Wysyłka w: 5 dni
Szafa sterownicza przepompowni PJ2-SH, 1 pompa, sterowanie sondą hydrostatyczną
Szafa sterownicza do przepompowni PJ2-SH
- Wysokiej jakości rozwiązanie dla jednopompowych przepompowni zakładowych i osiedlowych,
- sterowanie sondą hydrostatyczną(z wyjściem 4-20 mA) i dwoma sondami pływakowymi (poziom Smin i Smax),
- do sterowania pompą z rozruchem bezpośrednim,
- układ przekaźnikowy zapewnia ciągłość pracy przepompowni nawet po awarii (lub demontażu) sterownika lub sondy hydrostatycznej,
- spełnia wymagania normy PN-EN 61439-3 (może być obsługiwania przez osoby bez uprawnień SEP),
- montaż na fundamencie lub na kieszeni kablowej,
- klasa szczelności IP44.
Dostępność: towar dostępny
Wysyłka w: 5 dni
Szafa sterownicza przepompowni PJ2-SP, 1 pompa, sterowanie pływakami
Szafa sterownicza do przepompowni PJ2-SP
- Wysokiej jakości rozwiązanie dla jednopompowych przepompowni zakładowych i osiedlowych,
- sterowanie trzema sondami pływakowymi,
- do sterowania pompą z rozruchem bezpośrednim,
- układ przekaźnikowy zapewnia ciągłość pracy przepompowni nawet po awarii (lub demontażu) sterownika,
- spełnia wymagania normy PN-EN 61439-3 (może być obsługiwania przez osoby bez uprawnień SEP),
- montaż na fundamencie lub na kieszeni kablowej,
- klasa szczelności IP44.
Dostępność: towar dostępny
Wysyłka w: 5 dni
Szafa sterownicza przepompowni PJ3-SH, 1 pompa, sterowanie sondą hydrostatyczną
Szafa sterownicza do przepompowni PJ3-SH
- Rozwiązanie dla najbardziej wymagających jednopompowych przepompowni wodociągowych i komercyjnych,
- sterowanie sondą hydrostatyczną(z wyjściem 4-20 mA) i dwoma sondami pływakowymi (poziom Smin i Smax),
- do sterowania pompą z rozruchem bezpośrednim,
- układ przekaźnikowy zapewnia ciągłość pracy przepompowni nawet po awarii (lub demontażu) sterownika lub sondy hydrostatycznej,
- spełnia wymagania normy PN-EN 61439-3 (może być obsługiwania przez osoby bez uprawnień SEP),
- montaż na fundamencie lub na kieszeni kablowej,
- klasa szczelności IP66.
Dostępność: towar dostępny
Wysyłka w: 5 dni
Szafa sterownicza przepompowni PJ3-SP, 1 pompa, sterowanie pływakami
Szafa sterownicza do przepompowni PJ3-SP
- Rozwiązanie dla najbardziej wymagających jednopompowych przepompowni wodociągowych i komercyjnych,
- sterowanie trzema sondami pływakowymi,
- do sterowania pompą z rozruchem bezpośrednim,
- układ przekaźnikowy zapewnia ciągłość pracy przepompowni nawet po awarii (lub demontażu) sterownika,
- spełnia wymagania normy PN-EN 61439-3 (może być obsługiwania przez osoby bez uprawnień SEP),
- montaż na fundamencie lub na kieszeni kablowej,
- klasa szczelności IP66.
Dostępność: towar dostępny
Wysyłka w: 5 dni
Szafa sterownicza do jednopompowej przepompowni PJS1-1F, sterowanie pompą jednofazową
Szafa sterownicza do przepompowni PJS1-1F
- ekonomiczne rozwiązanie dla przydomowych przepompowni z pompą jednofazową,
- sterowanie pompą w oparciu o 2 poziomy (włącz, wyłącz),
- współpraca z dwoma sondami pływakowymi lub trzema sondami konduktometrycznymi,
- zabezpieczenie pompy jednofazowej przed: przeciążeniem, zwarciem, suchobiegiem,
- włączenie sygnalizatora alarmowego w przypadku awarii pompy lub przelewu,
- możliwość skasowania alarmu przyciskiem.
Dostępność: towar dostępny
Wysyłka w: 5 dni
Szafa sterownicza do jednopompowej przepompowni PJS1-3F, sterowanie pompą trójfazową
Szafa sterownicza do przepompowni PJS1-3F
- ekonomiczne rozwiązanie dla przydomowych przepompowni z pompą trójfazową,
- sterowanie pompą w oparciu o 2 poziomy (włącz, wyłącz),
- współpraca z dwoma sondami pływakowymi lub trzema sondami konduktometrycznymi,
- zabezpieczenie pompy trójfazowej przed: przeciążeniem, zwarciem, brakiem fazy, asymetrią napięcia oraz suchobiegiem,
- włączenie sygnalizatora alarmowego w przypadku awarii pompy lub przelewu,
- możliwość skasowania alarmu przyciskiem.
Dostępność: towar dostępny
Wysyłka w: 5 dni
Szafa sterownicza do przepompowni ścieków PJS2-1F, jedna pompa jednofazowa
Szafa sterownicza do przepompowni PJS2-1F
- optymalne zastosowanie dla prostych jednopompowych przepompowni komercyjnych,
- sterowanie w oparciu o 3 sondy konduktometryczne lub 3 sondy pływakowe,
- do sterowania pompą z rozruchem bezpośrednim,
- sygnalizacja stanu pompy i sterowanie ręczne na drzwiach obudowy.
- włączenie sygnalizatora alarmowego w przypadku przelewu lub awarii pompy z możliwością kasowania przyciskiem,
- montaż na ścianie,
- dławnice kablowe są zamontowane na dole obudowy.
Dostępność: towar dostępny
Wysyłka w: 5 dni
Szafa sterownicza do przepompowni ścieków PJS2-3F, jedna pompa trójfazowa
Szafa sterownicza do przepompowni PJS2-3F
- optymalne zastosowanie dla prostych jednopompowych przepompowni komercyjnych,
- sterowanie w oparciu o 3 sondy konduktometryczne lub 3 sondy pływakowe,
- do sterowania pompą z rozruchem bezpośrednim,
- sygnalizacja stanu pompy i sterowanie ręczne na drzwiach obudowy.
- włączenie sygnalizatora alarmowego w przypadku przelewu lub awarii pompy z możliwością kasowania przyciskiem,
- montaż na ścianie,
- dławnice kablowe są zamontowane na dole obudowy.
Dostępność: towar dostępny
Wysyłka w: 5 dni
Rozdzielnice zasilająco-sterujące do jednopompowych przepompowni
Jednopompowa przepompownia ścieków wymaga odpowiednio dobranego układu zasilania, sterowania i zabezpieczenia pompy. Rozdzielnica zasilająco-sterująca odpowiada za automatyczne uruchamianie i zatrzymywanie pompy w zależności od poziomu cieczy, a także za kontrolę stanów alarmowych i ochronę urządzenia przed nieprawidłową pracą.
W PRAWM oferujemy kilka serii rozdzielnic przeznaczonych do jednopompowych przepompowni: PJ, PJS oraz PJP. Poszczególne rozwiązania różnią się sposobem realizacji sterowania, zastosowanymi elementami pomiarowymi oraz wyposażeniem.

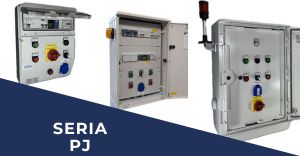

Rozdzielnice PJ
Seria PJ jest przeznaczona do sterowania i zabezpieczenia jednej pompy. W zależności od wersji poziom cieczy może być kontrolowany za pomocą sond pływakowych lub sondy hydrostatycznej 4–20 mA wraz z sondami pływakowymi.
Rozwiązania PJ mogą wykorzystywać sterownik Siemens LOGO! i oferują rozbudowane funkcje sterowania, w tym ustawienie maksymalnego czasu pracy i postoju pompy, obsługę poziomów alarmowych oraz rejestrację zdarzeń z datą i godziną.
Szafy sterownicze serii PJ znajdziesz w kategorii Seria PJ

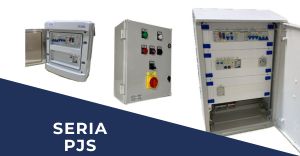

Rozdzielnice PJS
Seria PJS to rozwiązania do jednopompowych przepompowni wykorzystujące sterowanie oparte na sterowniku CZ-DYNDA. W zależności od modelu stosowane są sondy pływakowe lub konduktometryczne.
Rozdzielnice PJS zapewniają automatyczne sterowanie pompą na podstawie poziomu cieczy oraz możliwość sygnalizacji stanów alarmowych. Wybrane modele mogą również oferować dodatkowe funkcje związane z zabezpieczeniem i ręcznym sterowaniem pompą.
Szafy sterownicze serii PJS znajdziesz w kategorii Seria PJS

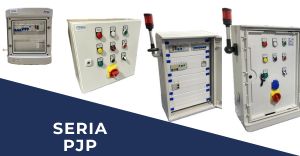

Rozdzielnice PJP
Seria PJP została przeznaczona do prostszego sterowania jedną pompą w przepompowni. Układ wykorzystuje sterowanie przekaźnikowe i może pracować na podstawie dwóch poziomów cieczy.
Rozdzielnice PJP zapewniają zasilanie i zabezpieczenie pompy, automatyczne sterowanie jej pracą oraz sygnalizację awarii pompy i przepełnienia. W wybranych modelach dostępne jest również sterowanie ręczne.
Szafy sterownicze serii PJP znajdziesz w kategorii Seria PJP
PJ, PJS czy PJP – którą rozdzielnicę wybrać?
Wybór odpowiedniej serii zależy przede wszystkim od wymagań konkretnej przepompowni. Przy wyborze warto uwzględnić sposób pomiaru poziomu, wymagane funkcje sterowania, zakres zabezpieczeń oraz oczekiwany poziom rozbudowania układu.
PJ będzie odpowiednim rozwiązaniem dla instalacji, w których potrzebne są bardziej rozbudowane funkcje sterowania i monitorowania.
PJS sprawdzi się w układach wykorzystujących sterownik CZ-DYNDA oraz sondy pływakowe lub konduktometryczne.
PJP jest rozwiązaniem przeznaczonym do prostego sterowania jedną pompą za pomocą układu przekaźnikowego.

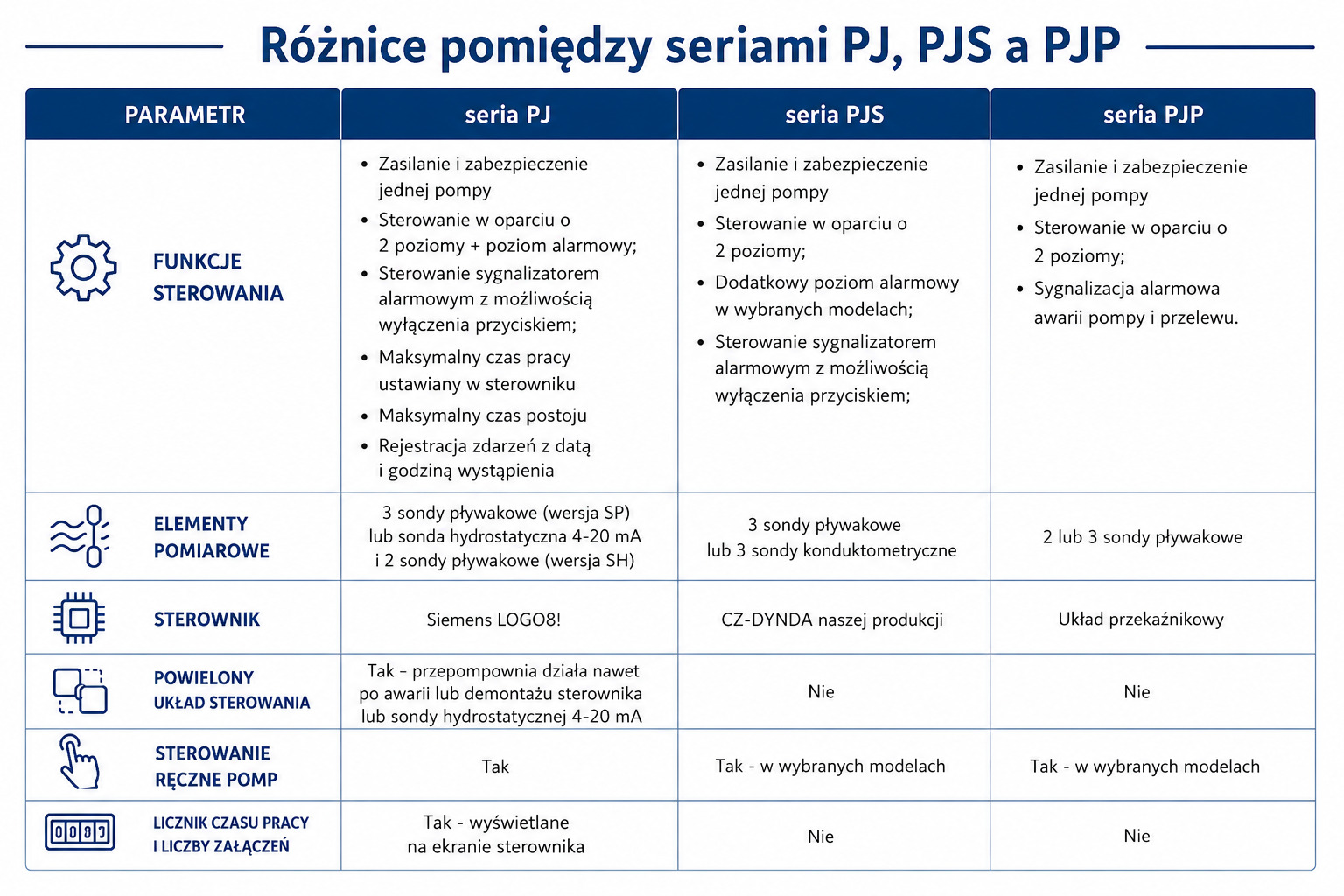

| Parametr | Seria PJ | Seria PJP | Seria PJS |
| Funkcje sterowania |
|
|
|
| Elementy pomiarowe | 3 sondy pływakowe (wersja SP) lub sonda hydrostatyczna 4-20mA i 2 sondy pływakowe (wersja SH | 2 lub 3 sondy pływakowe | 3 sondy pływakowe lub 3 sondy konduktometryczne |
| Sterownik | Siemens LOGO8! | Układ przekaźnikowy | CZ-DYNDA naszej produkcji |
| Powielony układ sterowania | Tak - przepompownia działa nawet po awarii lub demontażu sterownika lub sondy hydrostatycznej 4-20mA | Nie | Nie |
| Sterowanie ręczne pomp | Tak | Tak - w wybranych modelach | Tak - w wybranych modelach |
| Licznik czasu pracy i liczby załączeń | Tak - wyświetlane na ekranie sterownika | Nie | Nie |
Pomiar poziomu w jednopompowej przepompowni
W zależności od modelu poziom cieczy może być wykrywany za pomocą sond pływakowych, sond konduktometrycznych lub sondy hydrostatycznej.
Sondy pływakowe umożliwiają określenie kilku poziomów roboczych i alarmowych. Sondy konduktometryczne wykorzystują przewodność cieczy, natomiast sonda hydrostatyczna 4–20 mA pozwala na ciągły pomiar poziomu.
Dobór sposobu pomiaru powinien uwzględniać charakterystykę przepompowni, rodzaj cieczy oraz wymagany sposób sterowania pompą.
Zabezpieczenie pompy
Jednym z podstawowych zadań rozdzielnicy jest zapewnienie bezpiecznej pracy pompy. W zależności od zastosowanego modelu układ może obejmować zabezpieczenie przed przeciążeniem, zwarciem, suchobiegiem oraz sygnalizację awarii.
Dodatkowy poziom alarmowy pozwala na wykrycie nadmiernego wzrostu poziomu cieczy i odpowiednio wczesne poinformowanie użytkownika o nieprawidłowej pracy przepompowni.
Dobierz rozdzielnicę do swojej przepompowni
Przed wyborem rozdzielnicy warto sprawdzić moc i napięcie zasilania pompy, sposób jej rozruchu, wymagany sposób pomiaru poziomu oraz liczbę potrzebnych poziomów sterowania.
W ofercie PRAWM znajdziesz rozdzielnice PJ, PJS i PJP przeznaczone do różnych wymagań instalacji. Jeśli potrzebujesz pomocy w wyborze, skontaktuj się z nami – pomożemy dobrać odpowiednie rozwiązanie do parametrów pompy i przepompowni.
