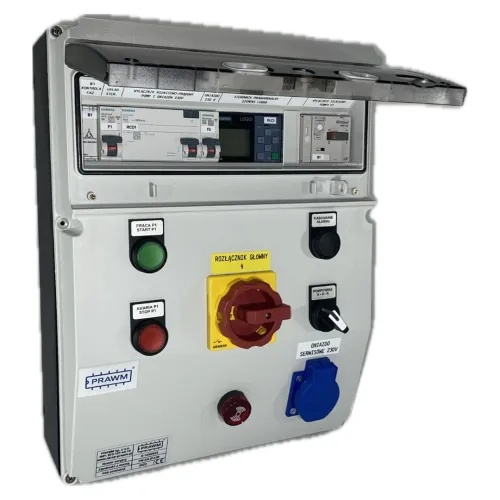

Szafa sterownicza przepompowni PJ1-SH, 1 pompa, sterowanie sondą hydrostatyczną

Uwaga! Cena dotyczy wykonania podstawowego dla pompy trójfazowej o mocy do 4 kW.

Wersja jednofazowa, montaż wyposażenia dodatkowego lub moc pompy większa niż 4 kW jest możliwa na indywidualne zapytanie.

Przykładowe wyposażenie dodatkowe:

- przełącznik sieć-0-agregat,

- wyprowadzenie sygnałów do monitoringu,

- większa obudowa metalowa,

- ogranicznik przepięć.

1. Przeznaczenie i opis

Szafa sterownicza PJ1-SH jest przeznaczona do sterowania jedną pompą w przepompowni ścieków lub wody. Na rysunku poniżej przedstawiono typową aplikację szafy.

Elementami pomiarowymi jest sonda hydrostatyczna z wyjściem 4-20 mA oraz dwie sondy pływakowe (Smin oraz Smax). Szafa posiada wyjście do podłączenia sygnalizatora alarmowego 24 V DC, który informuje o awarii lub przekroczeniu poziomu maksymalnego. Szafa sterownicza spełnia normę PN-EN 61439-3 – może być obsługiwana przez osoby niewykwalifikowane (obsługa nie musi posiadać uprawnień SEP) oraz posiada deklarację zgodności CE. Do szafy dołączona jest obszerna dokumentacja.

Szafa sterownicza została zaprojektowana tak, aby nawet po awarii (lub demontażu) sterownika lub sondy hydrostatycznej została zachowana ciągłość pracy przepompowni. Szafa wyposażona jest w sterownik Siemens LOGO8!, wszystkie punkty przyłączeniowe zostały wyprowadzone na złączki szynowe.

Wykonanie szafy sterowniczej stoi na bardzo wysokim poziomie. Przewody sygnałowe są oznakowane koszulkami termokurczliwymi, a aparatura i złączki szynowe są dokładnie opisane. Program sterownika LOGO8! został stworzony z myślą o wygodzie użytkownika i prostej diagnostyce awarii. W razie problemów z przepompownią wyświetlane są odpowiednie komunikaty zawierające datę wystąpienia awarii, opis awarii oraz możliwe przyczyny.

Szafa została zabudowana w kompaktowej obudowie modułowej o stopniu ochrony IP 66. Dławnice kablowe są zamontowane na dole obudowy.

2. Wyposażenie szafy

• Obudowa z tworzywa IP66,
• wyłącznik główny,
• wyłącznik różnicowo-prądowy,
• wyłącznik silnikowy,
• wyłącznik nadprądowy dla sterowania,
• wyłącznik nadprądowy dla gniazda serwisowego 230 V,
• przekaźnik kontroli kierunku, asymetrii oraz zaniku faz,
• zasilacz 24 V DC,
• przetwornik sygnału 4-20 mA,
• sterownik programowalny Siemens LOGO8!,
• stycznik,
• przyciski podświetlane i przełącznik,
• przekaźniki interfejsowe,
• gniazdo serwisowe 230 V,
• złączki szynowe,

3. Realizowane funkcje

• Zasilanie i zabezpieczenie jednej pompy (rozruch bezpośredni),
• wybór trybu pracy przepompowni za pomocą przełącznika (praca automatyczna, wyłączenie, praca ręczna),
• praca pompy sygnalizowana jest przez podświetlenie przycisku START,
• awaria pompy sygnalizowana jest przez podświetlenie przycisku STOP,
• w trybie ręcznym
  • włączanie i wyłączanie pompy za pomocą przycisków START/STOP,
  • automatyczne wyłączenie pompy po spadku poziomu ścieków do poziomu minimalnego Smin,
  • przytrzymanie przycisku START umożliwia wypompowanie ścieków poniżej poziomu minimalnego Smin,
  • sterownik wyświetla komunikat o wyłączeniu pracy automatycznej,
• w trybie wyłączenia nie ma możliwości włączenia pomp,
• w trybie automatycznym
  • sterowanie dwoma poziomami S1 (wyłączenie pompy) i S2 (praca pompy) z sondy hydrostatycznej,
  • możliwość ustawienia w sterowniku zakresu sondy oraz wartości poziomów S1 i S2,
  • dodatkowy poziom Smin zabezpieczający przed suchobiegiem,
  • dodatkowy poziom alarmowy Smax sygnalizujący przelew,
  • możliwość ustawienia maksymalnego czasu pracy pompy, po jego przekroczeniu włączy się alarm,
  • wyjście alarmowe jest włączane po awarii lub po przekroczeniu poziomu Smax,
  • możliwość kasowania alarmu przyciskiem na obudowie,
  • możliwość ustawienia maksymalnego czasu postoju pompy, po jego przekroczeniu pompa zostanie włączona na 5 sekund,

• w przypadku awarii sondy hydrostatycznej sterownik realizuję pracę awaryjną od poziomów Smin i Smax,
• w przypadku awarii sterownika układ przekaźnikowy realizuje pracę awaryjną od poziomów Smin i Smax.
• dodatkowe funkcje realizowane przez sterownik Siemens LOGO8!:
  • pamięć 10 ostatnich zdarzeń wraz z datą i godziną jego wystąpienia,
  • zmiana koloru podświetlenia sterownika w zależności od stanu przepompowni:
    • biały lub wygaszony – normalna praca,
    • żółty – przypomnienie o serwisie pompy, wyłączenie pracy automatycznej,
    • czerwony – przekroczenie maksymalnego czasu pracy, awaria lub przelew,
  • wraz ze zmianą koloru podświetlenia wyświetlany jest odpowiedni komunikat z godziną i datą wystąpienia,
  • licznik godzin pracy pompy,
  • licznik ilości załączeń pompy,
  • możliwość ustawienia przypomnienia o serwisie pompy po przekroczeniu ustawionej liczby godzin pracy,
  • zerowanie godzin pracy i liczby załączeń pompy,
  • prosta wizualizacja pracy przepompowni na ekranie sterownika.

4. Opis działania szafy sterowniczej

Tryb pracy szafy sterowniczej wybierany jest za pomocą przełącznika A-0-R.

4.1 Tryb ręczny

W trybie ręcznym użytkownik może włączać i wyłączać pompę przyciskami START i STOP. Pompa zostanie automatycznie wyłączona po spadku poziomu ścieków poniżej poziomu Smin. Przytrzymanie przycisku START umożliwia wypompowanie ścieków poniżej poziomu Smin. W trybie ręcznym wyjście alarmowe jest nieaktywne.

4.2 Tryb automatyczny

W trybie automatycznym sterownik realizuje pracę przepompowni w oparciu o 2 poziomy z sondy hydrostatycznej: S1 - wyłączenie pompy, S2 – praca pompy. Wartość tych poziomów ustawia się w sterowniku.

Poziom Smin służy do dodatkowego zabezpieczenia pompy przed suchobiegiem oraz do realizacji pracy awaryjnej.

Poziom Smax służy do sygnalizacji przelewu i do realizacji pracy awaryjnej.

Po wzroście poziomu ścieków do poziomu S2 zostaje włączona pompa P1. Po odpadnięciu poziomu ścieków do poziomu S1 pompa zostaje wyłączona.

Wyjście alarmowe jest włączane po awarii lub po przekroczeniu poziomu Smax. Raz skasowany alarm nie włączy się ponownie dopóki awaria nie zostanie usunięta. Alarm można skasować przez naciśnięcie przycisku na obudowie.

Wszystkie zdarzenia są rejestrowane, sterownik wyświetli komunikat z godziną i datą wystąpienia zdarzenia takiego jak awaria, przekroczenie maksymalnego czasu pracy, czy przekroczenia poziomu alarmowego. Dodatkowo zmieni kolor podświetlenia wyświetlacza.

Funkcja maksymalnego czasu pracy pompy. Po każdym włączeniu pompy sterownik odmierza czas jej pracy. Pozwala to wykryć między innymi brak wydajności pompy lub nieszczelność. Jeśli maksymalny czas pracy zostanie przekroczony to włączony zostanie sygnalizator alarmowy, a zdarzenie zostanie zarejestrowane. Wartość maksymalnego czasu pracy pompy można ustawić lub wyłączyć w sterowniku.

Funkcja maksymalnego czasu postoju pompy ma na celu zapobieganie zastaniu się pompy w przypadku kiedy napływ ścieków jest bardzo mały. Po minięciu ustawionego czasu, pompa zostanie włączona na 5 sekund. Funkcję można wyłączyć w sterowniku.

W przypadku awarii lub braku sondy hydrostatycznej sterownik wyświetli odpowiedni komunikat i zmieni podświetlenie na czerwone. Praca pomp będzie realizowana pomiędzy poziomami Smin i Smax.

W przypadku awarii sterownika lub jego demontażu przepompownia może dalej pracować. Po podniesieniu się poziomu ścieków do poziomu Smax zostanie włączona  pompa P1. Pompa będzie pracować aż do spadku poziomu ścieków poniżej poziomu Smin.

Sterownik zlicza czas pracy pompy i liczbę załączeń. Możliwe jest ustawienie czasu pracy pompy po którym ma wyświetlić się przypomnienie o serwisie. Przypomnienie polega na wyświetleniu odpowiedniego komunikatu i podświetleniu sterownika na kolor żółty. Zliczony czas pracy i liczbę załączeń można wyzerować w sterowniku.

5. Podłączenie elektryczne

Schemat podłączenia przedstawiony jest na rysunku poniżej.

Wszystkie punkty przyłączeniowe zostały wyprowadzone na złączki szynowe. Należy do nich podłączyć:

• zasilanie trójfazowe,
• pompa trójfazowe,
• zabezpieczenie termiczne pompy,
• sonda hydrostatyczna z wyjściem 4-20 mA,
• sondy pływakowe Smin i Smax,
• sygnalizator alarmowy.

W przypadku braku zabezpieczeń termicznych zewrzeć ich zaciski.

6. Dane techniczne

• Zasilanie: 400 V AC.
• Przekrój przewodów zasilania: do 4mm2.
• Przekrój przewodów pomp: do 4mm2.
• Przekrój przewodów sygnałowych: do 2,5mm2.
• Stopień ochrony obudowy: IP66 (pyłoszczelność, ochrona przez silnym strumieniem wody).
• Sygnały sterujące:
  • Sygnał 4-20 mA z sondy hydrostatycznej,
  • styk przełączny z sondy pływakowej Smin,
  • styk zwierny (NO) z sondy pływakowej Smax.
• Moc pompy – maksymalnie 4 kW (wykonanie standardowe).
• Wymiary obudowy – 400mm x 300 mm x 156 mm (wysokość x szerokość x głębokość).

7. Gwarancja i uwagi końcowe

Na szafę PJ1-SH udzielamy 24 miesięcznej gwarancji producenta.

Do szafki dołączamy dokumentację która zawiera między innymi:

• instrukcję montażu i obsługi szafy sterowniczej,
• wykaz aparatury,
• schemat elektryczny
• deklarację zgodności,
• protokół dokręcenia zacisków śrubowych.

Pamiętaj, że kupując u nas otrzymujesz również wsparcie techniczne i pomoc telefoniczną przy uruchomieniu.

Oferujemy również szafę PJ1-SP sterowaną 3 sondami pływakowymi (dostępna tutaj).

Zdjęcia w galerii są dodane w celach poglądowych. Wykorzystujemy aparaturę elektryczną renomowanych producentów w zależności od dostępnych materiałów, w związku z czym szafa wizualnie może różnić się od tej przedstawionej na zdjęciu w zakresie producentów aparatury oraz ułożenia elementów.
