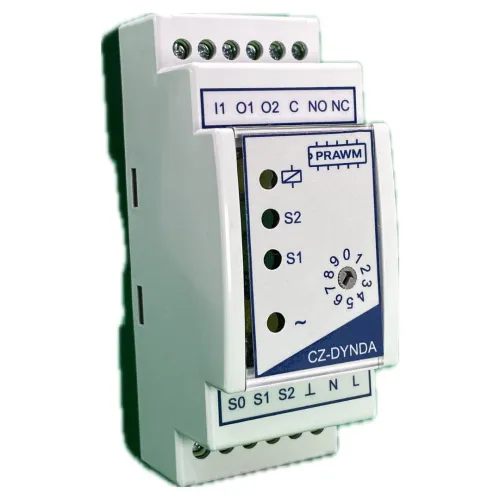

Wielofunkcyjny przekaźnik poziomu cieczy CZ-DYNDA

1. Przeznaczenie i opis

Wielofunkcyjny czujnik poziomu CZ-DYNDA służy do kontroli i sygnalizacji poziomu cieczy w zbiornikach, studniach głębinowych oraz do zabezpieczania przed suchobiegiem lub zalaniem. Może zostać wykorzystany również jako sterownik pompy lub regulator poziomu. Czujnik współpracuje z sondami i głowicami konduktometrycznymi (można używać również sond pływakowych). Sondy zasilane są napięciem przemiennym, które jest odseparowane od sieci zasilającej, dzięki czemu nie zachodzi proces elektrolizy w mierzonej cieczy, a urządzenie jest w pełni bezpieczne.

CZ-DYNDA posiada wyjście przekaźnikowe ze stykiem przełącznym, dwa wejścia konduktometryczne, jedno wejście cyfrowe i dwa wyjścia tranzystorowe. Ich funkcje zależą od trybu pracy czujnika, który wybierany jest za pomocą przełącznika obrotowego. Dostępnych jest 8 trybów pracy i 2 tryby serwisowe.

2. Cechy urządzenia

• 8 trybów pracy i 2 tryby serwisowe, wybierane za pomocą przełącznika,
• sondy są zasilane napięciem przemiennym – brak procesu elektrolizy,
• galwaniczne oddzielenie urządzenia od sieci zasilającej,
• 2 wejścia konduktometryczne o czułości do 150 kΩ,
• 1 wyjście przekaźnikowe ze stykiem przełącznym 10 A/250 V AC,
• 2 wyjścia tranzystorowe NPN 500 mA/30V DC (zwierają do GND),
• 1 wejście cyfrowe NPN (zwierane do GND),
• sygnalizacja zasilania, zanurzenia sond oraz stanu wyjścia przekaźnikowego,
• obudowa o szerokości 2 modułów z niepalnego ABS UL-94-HB,
• montaż na szynie TH35.

3. Realizowane funkcje

Tryb 0 – zabezpieczenie przed suchobiegiem jedną sondą roboczą.

• zabezpieczenie jednej lub dwóch pomp jedną sondą roboczą,
• odblokowanie pracy po suchobiegu z opóźnieniem 1 minuty (lub 5 minut) od zanurzenia sondy roboczej w wodzie,
• sygnalizacja suchobiegu pierwszej pompy na wyjściu przekaźnikowym i tranzystorowym O1,
• sygnalizacja suchobiegu drugiej pompy na wyjściu tranzystorowym O2.

Dokładny opis i przykładowe aplikacje trybu 0  znajdziesz tutaj.

Tryb 1 – sterowanie napełnianiem/opróżnianiem.

• sterowanie napełnianiem lub opróżnianiem z histerezą pomiędzy poziomami S1 i S2,
• wyjścia tranzystorowe O1 i O2 sygnalizują zanurzenie sond S1 i S2.

Dokładny opis i przykładowe aplikacje trybu 1  znajdziesz tutaj.

Tryb 2 – sygnalizacja zapełnienia szamba/sterowanie przydomową przepompownią

• sterowanie opróżnianiem zbiornika z histerezą pomiędzy dwoma poziomami,
• 2 wyjścia alarmowe do sterowania sygnalizacją przelewu/zapełnienia
• wyjście alarmowe zostaje włączone po 30 sekundach od przekroczenia poziomu S2,
• możliwość kasowania wyjścia alarmowego dodatkowym przyciskiem.

Dokładny opis i przykładowe aplikacje trybu 2  znajdziesz tutaj.

Tryb 3 – czujnik zalania

• sterowanie zaworem odcinającym wodę (zarówno NC, NO lub z wbudowanymi czujnikami położenia),
• monitoring dwóch sekcji sond zalania,
• osobne wyjście alarmowe dla każdej sekcji sond,
• kasowanie wyjść alarmowych za pomocą dodatkowego przycisku,
• otwarcie zaworu odcinającego po zalaniu możliwe jest dopiero po skasowaniu alarmu,
• posiada funkcję testowania sprawności systemu przeciwzalaniowego.

Dokładny opis i przykładowe aplikacje trybu 3  znajdziesz tutaj.

Tryb 4 - kontrola poziomu pomiędzy minimum a maksimum

• wyjście przekaźnikowe sygnalizuje poziom cieczy pomiędzy dwoma poziomami (S1<aktualny poziom <S2),
• wyjście alarmowe poziomu minimalnego (poziom poniżej S1) na wyjściu tranzystorowym O1,
• wyjście alarmowe poziomu maksymalnego (poziom powyżej S2) na wyjściu tranzystorowym O2,
• możliwość skasowania wyjść alarmowych dodatkowym przyciskiem.

Dokładny opis i przykładowe aplikacje trybu 4  znajdziesz tutaj.

Tryb 5 - sterownik pompy w przepompowni ścieków

Podsumowanie trybu 5:

• sterowanie opróżnianiem zbiornika z histerezą pomiędzy dwoma poziomami,
• wejście pozwalające wyzwolić alarm (np. sygnałem z pływaka przelewu, sygnałem awarii pompy),
• wyjście alarmowe O1 z możliwością kasowania przeznaczone do sterowania sygnalizatorem alarmowym,
• wyjście O2 sygnalizujące wyzwolenie alarmu.

Dokładny opis i przykładowe aplikacje trybu 5  znajdziesz tutaj.

Tryb 6 – uniwersalny sterownik pompy

• Zabezpieczenie pompy przed suchobiegiem jedną sondą roboczą,
• zabezpieczenie pompy przed zbyt częstym włączaniem (20 razy na godzinę),
• wyłączenie pompy po wykryciu sygnału awarii (np. z wyłącznika termicznego),
• sterowanie stykiem zwiernym,
• sygnalizacja suchobiegu pompy,
• sygnalizacja awarii pompy.

Dokładny opis i przykładowe aplikacje trybu 6  znajdziesz tutaj.

Tryb 7 - sterownik pompy w studni głębinowej

Tryb 7 jest przeznaczony do sterowania pompą w studni głębinowej w oparciu o sygnał z wyłącznika ciśnieniowego lub presostatu. Czujnik zabezpiecza w tym trybie pompę przed suchobiegiem i zbyt częstym włączaniem (maksymalnie 5 razy na 15 min), które może nastąpić przy zbyt niskim ciśnieniu powietrza w hydroforze. Zabezpieczenie przed suchobiegiem może być zrealizowane za pomocą jednej lub dwóch sond roboczych, czujnik automatycznie wykryje ile sond zastosowano. Wyjście tranzystorowe O1 sygnalizuje polecenie pracy z wyłącznika ciśnieniowego, a wyjście O2 brak wody w studni.

• Zabezpieczenie pompy przed suchobiegiem jedną lub dwoma sondami roboczymi (automatyczne wykrycie ilości podłączonych sond),
• zabezpieczenie pompy przed zbyt częstym włączaniem (maksymalnie 20 razy na godzinę),
• sterowanie pompy sygnałem z wyłącznika ciśnieniowego,
• sygnalizacja suchobiegu,
• sygnalizacja sygnału polecenia pracy.

Dokładny opis i przykładowe aplikacje trybu 7  znajdziesz tutaj.

Tryb 8 - wszystkie wyjścia włączone.

Wybranie tego trybu powoduje włączenie wyjścia przekaźnikowego i wyjść tranzystorowych O1 i O2.

Tryb 9 - wszystkie wyjścia wyłączone.

Wybranie tego trybu powoduje wyłączenie wyjścia przekaźnikowego i wyjść tranzystorowych O1 i O2.

4. Podłączenie elektryczne

Do urządzenia należy podłączyć:

• zasilanie 230 V AC : L1, N,
• sonda odniesienia (zawieszona najniżej) : S0,
• sonda robocza: S1,
• sonda robocza (zawieszona najwyżej): S2,
• wyjście przekaźnikowe: C (wspólny), NC (normalnie zwarty), NO (normalnie otwarty),
• wejście cyfrowe: I1 (wejście jest w stanie wysokim kiedy jest zwarte do ┴),
• wyjścia tranzystorowe: O1, O2.

Więcej informacji znajdziesz w opisie konkretnego trybu.

Zabezpieczenie elektryczne dla CZ-DYNDA

Czujnik powinien być zabezpieczony wyłącznikiem nadprądowym o wartości nie większej niż B6.

Podłączenie stycznika pompy do CZ-DYNDA

Aby podłączyć pompę do czujnika CZ-DYNDA należy zastosować dodatkowy stycznik. Poniżej przedstawiono schemat elektryczny.

Podłączenie wyjść tranzystorowych

Aby skorzystać z wyjść tranzystorowych potrzebny jest dodatkowy zasilacz 12 V lub 24 V DC. Na rysunku poniżej przedstawiono sposób podłączenia przekaźników do wyjść tranzystorowych. W ten sposób wyjścia tranzystorowe zostały zamienione na wyjścia przekaźnikowe.

Podłączenie wejścia I1

Na rysunku poniżej przedstawiono sposób podłączenia wejścia I1. W zależności od wybranego trybu, przycisk S1 może być zastąpiony np. wyłącznikiem ciśnieniowym lub zworką.

5. Dane techniczne

• Napięcie zasilania: 230 V AC.
• Pobór mocy: 2 VA.
• Czułość wejść konduktometrycznych: do 150 kΩ.
• Wejście cyfrowe: NPN (zwierać do GND).
• Wyjście przekaźnikowe: styk przełączny 10 A / 250 V AC lub 10 A / 30 V DC.
• Wyjścia tranzystorowe: NPN 500 mA / 30 V DC.
• oddzielenie galwaniczne zasilania: tak
• Zakres temperatury pracy: od 0˚C do 50˚C.
• Stopień ochrony: IP20
• Wymiary obudowy: 59 mm x 35 mm x 86 mm (2 moduły).

6. Informacje dodatkowe

Czujnik CZ-DYNDA należy do serii produktów służących do pomiarów konduktometrycznych cieczy. Oferujemy akcesoria takie jak sondy wiszące, prętowe, zalania. W naszej ofercie znajdziesz również gotowe szafki sterownicze oparte o CZ-DYNDA (np. OD1, czy ZA1).

7. Gwarancja i uwagi końcowe

Na czujnik CZ-DYNDA udzielamy 12 miesięcznej gwarancji producenta. Pamiętaj, że kupując u nas otrzymujesz również wsparcie techniczne.

8. Do pobrania

Instrukcja obsługi przekaźnika CZ-DYNDA

Deklaracja zgodności przekaźnika CZ-DYNDA
