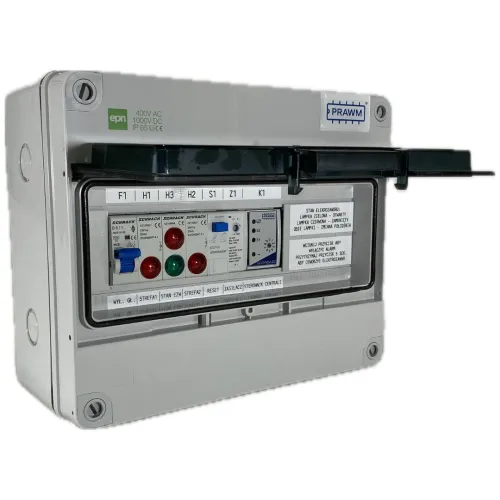

Szafa sterownicza zabezpieczająca przed zalaniem ZA1

1. Przeznaczenie i opis

Centrala zalania ZA1 przeznaczona jest do zabezpieczenia pomieszczeń przed zalaniem poprzez zamknięcie elektrozaworu odcinającego po wykryciu wycieku wody. Na rysunku poniżej przedstawiono przykładową aplikację centrali zalania ZA1.

Szafa współpracuje z sondami zalania Z-DYNDA oraz dowolnym elektrozaworem zasilanym napięciem 230 V AC. Szafa sterownicza nadzoruje 2 sekcje sond zalania, w każdej sekcji może być nawet 8 sond. Szafa posiada wbudowany sygnalizator optyczno-dźwiękowy z boku obudowy.

Szafa została zabudowana w obudowie modułowej o wymiarach 270 mm x 220 mm x 121 mm (wysokość x szerokość x głębokość). Obudowa posiada stopień ochrony IP65.

Szafa sterownicza spełnia normę PN-EN 61439-3 – może być obsługiwana przez osoby niewykwalifikowane oraz posiada deklarację CE.

2. Wyposażenie szafy

• Obudowa z tworzywa IP65,
• przekaźnik poziomu CZ-DYNDA,
• wyłącznik nadprądowy,
• zasilacz,
• złączki szynowe WAGO,
• przycisk kasowania alarmu,
• sygnalizator akustyczny,
• przekaźniki interfejsowe,
• lampki sygnalizujące zalanie sekcji oraz stan elektrozaworu.

3. Realizowane funkcje

• nadzór dwóch sekcji sond zalania,
• wyjście przekaźnikowe ze stykiem przełącznym do sterowania elektrozaworem,
• współpraca z dowolnym elektrozaworem z cewką na 230 V AC,
• sygnalizacja w której sekcji doszło do wycieku za pomocą czerwonym lampek,
• alarm akustyczny i optyczny po wycieku w dowolnej sekcji,
• kasowanie alarmu przyciskiem,
• funkcja testowania sprawności systemu.

4. Opis działania szafy sterowniczej

• Szafa sterownicza nadzoruje 2 sekcje sond zalania.
• Po wykryciu wycieku włącza się alarm i następuje zamknięcie elektrozaworu.
• Alarm można wyłączyć poprzez naciśnięcie przycisku kasowania alarmu, nie spowoduje to jednak otwarcia elektrozaworu.
• Ponowne otwarcie elektrozaworu jest możliwe po ponownym wciśnięciu i przytrzymaniu przycisku kasowania przez 5 sekund.
• Do współpracy z szafką sterowniczą ZA1 zalecamy elektrozawory normalnie otwarte NO lub elektrozawory z wbudowanymi czujnikami krańcowymi, dzięki czemu elektrozawór nie będzie pobierał prądu w czasie normalnej pracy.

5. Podłączenie elektryczne

Schemat podłączenia przedstawiony jest na rysunku poniżej.

Do szafki należy podłączyć:

• zasilanie 230 V AC,
• elektrozawór zasilany napięciem 230 V AC, sposób podłączenia jest zależny od typu elektrozaworu,
• sondy zalania sekcji 1 i sekcji 2 (można wykorzystać tylko jedną sekcję).

6. Dane techniczne

• Zasilanie: 230 V AC.
• Przekrój przewodów zasilania: do 4mm2.
• Przekrój przewodów elektrozaworu: do 4mm2.
• Przekrój przewodów sond zalania: do 1,5mm2 (zalecany przewód YTDY 2x0,5).
• Stopień ochrony obudowy: IP65 (pyłoszczelność, ochrona przed strumieniem wody).
• Wymiary obudowy – 270 mm x 220 mm x 121 mm (wysokość x szerokość x głębokość).

7. Gwarancja i uwagi końcowe

Na szafę udzielamy 24 miesięcznej gwarancji producenta.

Do szafki dołączamy dokumentację która zawiera między innymi:

• instrukcję montażu i obsługi szafy sterowniczej,
• schemat elektryczny
• deklarację zgodności,

Pamiętaj, że kupując u nas otrzymujesz również wsparcie techniczne i pomoc telefoniczną przy uruchomieniu.
