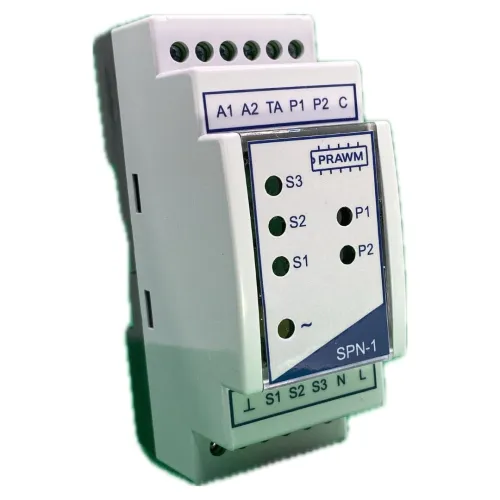

Sterownik pracy naprzemiennej SPN-1

Dostępność: 4
Wysyłka w: 24 godziny
Cena: 375,15 zł 375.15
Cena netto: 305,00 zł
ilość szt.
Ocena: 5
Producent: PRAWM
Kod produktu: 59

Opis

1. Przeznaczenie i opis

Sterownik pracy naprzemiennej SPN-1 jest przeznaczony do sterowania dwoma urządzeniami wykonawczymi (np. pompami, wentylatorami itp.). Urządzenie znajdzie zastosowanie wszędzie tam gdzie istnieje potrzeba naprzemiennego włączania pomp  (przepompownie ścieków, ujęcia wody, procesy technologiczne), wentylatorów czy innych elementów.

Sterownik posiada 3 wejścia sterujące do których można podłączyć sondy pływakowe, wyłączniki ciśnieniowe lub inne urządzenia ze stykiem bezpotecjałowym.

Do pośredniego włączania pomp sterownik wyposażony jest w 2 wyjścia przekaźnikowe z jednym zaciskiem wspólnym. Daje to swobodę przy wyborze napięcia sterowniczego cewek styczników, softstartów itp.

Dodatkowo sterownik SPN-1 posiada wejścia dla sygnału o awarii każdej z pomp, dzięki czemu w momencie awarii jednej z nich, druga włączy się automatycznie.

Pomocne może być również wejście informujące sterownik o włączeniu trybu automatycznego, które pozwala na wygodne oddzielenie pracy sterownika od ręcznego trybu pracy w układzie sterowania.

Na płycie czołowej sterownika umieszczone jest 6 diod które sygnalizują stan wejść oraz wyjść.

Warto wspomnieć, że sterownik SPN-1 jest w pełni izolowany galwanicznie. Urządzenie zasilane jest przez wbudowany transformator, wejścia i wyjścia zbudowane są w oparciu o transoptory i przekaźniki. Całość zabudowana w solidnej obudowie o szerokości dwóch modułów.

2. Cechy urządzenia

  • Szybki i tani sposób na realizację naprzemiennej pracy pomp, bez programowania,
  • Niezawodność dzięki pełnej izolacji galwanicznej zasilania oraz wejść i wyjść sterowniczych,
  • Łatwa diagnostyka dzięki diodom LED na płycie czołowej sterownika,
  • Współpraca z dowolnymi czujnikami ze stykami bezpotencjałowymi,
  • Napięcie zasilania 230 V AC,
  • Obudowa o szerokości 2 modułów z niepalnego ABS UL-94-HB,
  • Montaż na szynie TH35.

3. Realizowane funkcje

  • Realizacja pracy naprzemiennej dwóch pomp (wentylatorów itp.),
  • Zabezpieczenie przed jednoczesnym włączeniem dwóch pomp,
  • Automatyczne włączenie sprawnej pompy po awarii,
  • Sygnalizacja stanu wejść sterujących, pracy i awarii pompy oraz wyłączenie trybu automatycznego,
  • Sterowanie pomp w oparciu o 3 sygnały sterownicze (S1-wyłączenie pomp, S2- włączenie jednej pompy, S-3 praca dwóch pomp),
  • Realizacja algorytmu maksymalnego czasu pracy, po 30 minutach ciągłej pracy jednej pompy, zastąpienie jej drugą (możliwość wyłączenia funkcji),

4. Zasada działania

Współpraca z trzema sondami pływakowymi

Do sterownika podłączone są 3 sondy pływakowe. Zasada działania jest następująca:

  • Poziom ścieków jest poniżej poziomu S1 - pompy nie pracują.
  • Poziom podnosi się do poziomu sondy S2 - jedna pompa zaczyna pracować.
  • Poziom opada poniżej poziomu S1 - pompa zostaje wyłączona.
  • Poziom wzrasta powyżej poziomu sondy S2 - zostaje włączona pompa która wcześniej nie pracowała (praca naprzemienna).
  • Poziom nadal wzrasta i przekracza poziom sondy S3 - pracują dwie pompy.
  • Obie pompy pracują aż do czasu obniżenia poziomu poniżej sondy S1.
  • Jeśli w czasie pracy pompy nastąpi jej awaria, to automatycznie włączy się sprawna pompa.

SPN-1 Współpraca z sondami pływakowymi

Jeśli jednoczesna praca dwóch pomp nie może być realizowana (za słabe zasilanie, za duża wydajność pomp) to wystarczy nie podłączać sondy S3, wtedy zawsze będzie pracowała maksymalnie jedna pompa zachowując pracę naprzemienną i automatyczne włączenie drugiej pompy po awarii.

Współpraca z dwoma wyłącznikami ciśnieniowymi

Do sterownika podłączone są dwa wyłączniki ciśnieniowe. Przyjęte wartości nastaw służą tylko do lepszego zobrazowania zasady działania, nie ma konieczności stosowania takich samych.

 Ciśnienie załączenia wyłącznika LC1 ustawione jest na około 4 bary, natomiast wyłącznika LC2 na 2 bary. Histereza wyłączników wynosi 2 bary. Zasada pracy jest następująca:

  • Ciśnienie wynosi 6 bar - pompy nie pracują.
  • Podczas poboru wody ciśnienie spada poniżej 4 bar - wyłącznik LC1 zostaje załączony co powoduje włączenie jednej pompy.
  • Ciśnienie wzrasta powyżej 6 bar - wyłącznik LC1 rozłącza się, co powoduje wyłączenie pompy.
  • Ciśnienie ponownie spada poniżej 4 bar - zostaje włączona pompa która nie pracowała w poprzednim cyklu.
  • Ciśnienie spada do wartości 2 bar - wyłącznik LC2 zostaje załączony, co powoduje włączenie drugiej pompy (pracują dwie pompy).
  • Pompy pracują do czasu aż ciśnienie osiągnie wartość 6 bar (wyłącznik LC1 rozłączy).
  • Jeśli sterownik zostanie włączony kiedy oba wyłączniki ciśnieniowe są załączone to najpierw zostanie włączona pompa P1, a następnie po opóźnieniu pompa P2.

SPN-1 Współpraca z wyłącznikami ciśnieniowymi

Jeśli nie ma konieczności jednoczesnej pracy dwóch pomp wtedy wystarczy nie podłączać wyłącznika LC2.

5. Podłączenie elektryczne

Typowy układ ze sterownikiem SPN-1 składa się z dwóch wyłączników silnikowych wraz ze stykiem pomocniczym (wykrycie awarii silnika), dwóch styczników, przełącznika pracy automatycznej oraz trzech lub dwóch sygnałów sterujących.

Do urządzenia należy podłączyć:

  • zasilanie 230V AC: L, N,
  • wyjściowe sygnały do włączania pomp: C(zacisk wspólny), P1, P2,
  • wejściowy sygnał „praca automatyczna”: PA,
  • wyjściowe sygnały o awarii pomp : A1, A2, (zwarte do ┴ - brak awarii)
  • wejściowe sygnały sterujące: S1, S2, S3,
  • zaciskiem wspólnym dla wszystkich sygnałów wejściowych jest zacisk ┴.

SPN-1 Podłączenie elektryczne

Sygnał awarii pompy można łączyć szeregowo np. styk pomocniczy wyłącznika silnikowego, wbudowany w pompę bimetaliczny czujnik temperatury, styk z wyłącznika RCD.

Jeśli budowany układ elektrycznie nie ma zawierać przełącznika A-0-R to wystarczy wejście PA zewrzeć do zacisku wspólnego wejść (┴).

6. Dane techniczne

  • Napięcie zasilania: 230 V AC,
  • Pobór mocy: 2 VA,
  • Sygnały wejściowe: styki bezpotencjałowe,
  • Sygnały wyjściowe: wyjścia przekaźnikowe z jednym zaciskiem wspólnym,
  • Oddzielenie galwaniczne: tak
  • Zakres temperatury pracy: od 0˚C do 50˚C
  • Stopień ochrony: IP20,
  • Wymiary obudowy: 59 mm x 35 mm x 86 mm (2 moduły).

7. Informacje dodatkowe

W naszej ofercie posiadamy gotowe szafy sterownicze zbudowane w oparciu o sterownik SPN-1. Są to:

8. Gwarancja i uwagi końcowe

Na sterownik SPN-1 udzielamy 12 miesięcznej gwarancji producenta.

Do urządzenia dołączamy instrukcję obsługi oraz deklarację CE. Pamiętaj, że kupując u nas otrzymujesz również wsparcie techniczne.

9. Do pobrania
