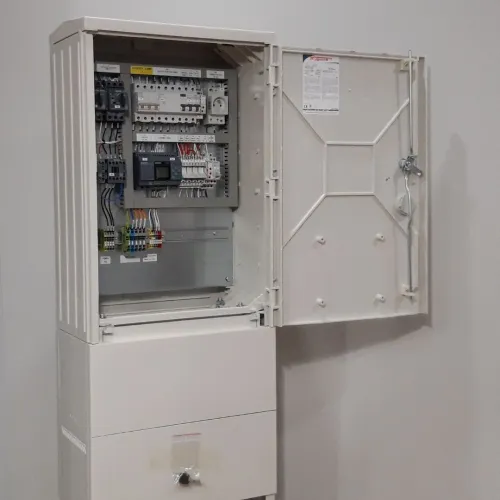

Szafa sterownicza do ujęcia wody SD2-PR

1. Przeznaczenie i opis

Szafa sterownicza SD2-PR jest przeznaczona do sterowania dwoma pompami głębinowymi. Sterowanie pompy realizowane jest w oparciu o wyłącznik ciśnieniowy lub presostat oraz pływak zabezpieczający przed suchobiegiem (opcjonalnie czujnik poziomu cieczy i sondy konduktometryczne). Szafa posiada bezpotencjałowe wyjście alarmowe informujące o awarii pomp. Szafa sterownicza spełnia normę PN-EN 61439-2 – może być obsługiwana przez osoby wykwalifikowane (obsługa musi posiadać uprawnień SEP) oraz posiada deklarację zgodności CE. Do szafy dołączona jest obszerna dokumentacja.

Szafa wyposażona jest w sterownik Siemens LOGO8! który odpowiada za pracę w trybie automatycznym w którym realizowana jest między innymi praca przemienna pomp, zliczane są godziny pracy pomp i ilość ich załączeń.

Szafa sterownicza została zaprojektowana tak, aby nawet po awarii (lub demontażu) sterownika została zachowana ciągłość pracy pomp. W trybie ręcznym pompy mogą pracować w oparciu o sygnał z wyłącznika ciśnieniowego, przy czym są zabezpieczone przed suchobiegiem, a pompa P2 włączana jest z opóźnieniem (można je zmienić na przekaźniku czasowym).

Wykonanie szafy sterowniczej stoi na bardzo wysokim poziomie. Wszystkie przewody są oznakowane koszulkami termokurczliwymi, a aparatura i złączki szynowe są dokładnie opisane. Program sterownika LOGO8! został stworzony z myślą o wygodzie użytkownika i prostej diagnostyce awarii. W razie problemów z ujęciem wody wyświetlane są odpowiednie komunikaty zawierające datę wystąpienia awarii, opis awarii oraz możliwe przyczyny.

Szafa została zabudowana w obudowie z tworzywa z fundamentem do wkopania o stopniu ochrony IP 44. Wymiary podano w danych technicznych.

2. Wyposażenie szafy

• rozłącznik główny,
• wyłącznik różnicowo-prądowy,
• wyłącznik silnikowy osobny dla każdej pompy,
• stycznik osobny dla każdej pompy
• przekaźnik kontroli kierunku, asymetrii oraz zaniku faz
• wyłącznik nadprądowy dla sterowania,
• wyłącznik nadprądowy dla gniazda serwisowego 230 V,
• przełącznik modułowy trybu pracy,
• zasilacz 24 V DC,
• sterownik programowalny Siemens LOGO8!,
• przekaźniki interfejsowe z modułem przepięciowym i diodą LED,
• gniazdo serwisowe 230 V.
• złączki szynowe.

3. Realizowane funkcje

• zabezpieczenie użytkowników przed porażeniem prądem elektrycznym,
• zabezpieczenie pomp przed:
  • zanikiem fazy zasilającej oraz asymetrią napięcia,
  • zwarciem i przeciążeniem,
  • suchobiegiem,
• wybór trybu pracy (automat/0/ręczny),
• możliwość wyłączenia napięcia wyłącznikiem głównym,
• sterowanie pomp w oparciu o sygnał z wyłącznika ciśnieniowego/presostatu,
• w trybie ręcznym (testowanie lub praca po awarii sterownika):
  • po sygnale z wyłącznika ciśnieniowego włącza się pompa P1,
  • po czasie ustawionym na przekaźniku czasowym włącza się pompa P2,
  • pompy pracują do czasu osiągnięcia zadanego ciśnienia na wyłączniku ciśnieniowym lub do suchobiegu,
  • sterownik wyświetla informację o wyłączeniu pracy automatycznej,
• w trybie wyłączenia nie ma możliwości włączenia pomp,
• w trybie automatycznym (praca realizowana przez sterownik):
  • praca naprzemienna pomp,
  • włączenie drugiej pompy po awarii pierwszej,
  • włączenie drugiej pompy jeśli pierwsza pracuje zbyt długo (czas opóźnienia do ustawienia w sterowniku),
  • zliczanie godzin pracy i liczby załączeń,
  • wyświetlanie stanu pomp, oraz sygnałów wejściowych na ekranie sterownika,
  • sygnalizacja awarii pompy na ekranie sterownika, dodatkowo zmiana podświetlenia ekranu na czerwony,
  • zapisywanie ostatnich zdarzeń z dokładną datą i godziną wystąpienia (awaria pompy, suchobieg, przekroczenie ilości rozruchów na godzinę),
  • zabezpieczenie pomp przed zbyt częstym rozruchem (możliwość ustawienia maksymalnej ilości załączeń na godzinę),
  • możliwość odstawienia pompy,
  • przypomnienie o serwisie pomp po przekroczeniu ustawionej liczby godzin pracy,
• dodatkowe funkcje realizowane przez sterownik Siemens LOGO8!:
  • pamięć 10 ostatnich zdarzeń wraz z datą i godziną jego wystąpienia,
  • zmiana koloru podświetlenia sterownika w zależności od stanu przepompowni:
    • biały lub wygaszony – normalna praca,
    • żółty – przekroczenie maksymalnego czasu pracy, odstawiona pompa, przypomnienie o serwisie pompy, wyłączenie pracy automatycznej,
    • czerwony – awaria pompy lub przelew,
  • wraz ze zmianą koloru podświetlenia wyświetlany jest odpowiedni komunikat z godziną i datą wystąpienia,
  • licznik godzin pracy pomp,
  • licznik ilości załączeń pomp,
  • możliwość ustawienia przypomnienia o serwisie pomp po przekroczeniu ustawionej liczby godzin pracy,
  • zerowanie godzin pracy i liczby załączeń pomp,

4. Opis działania szafy sterowniczej

4.1 Tryb ręczny

Tryb ręczny służy do uruchamiania szafy sterowniczej oraz pracy jeśli sterownik ulegnie uszkodzeniu. W tym trybie nie jest realizowana praca naprzemienna. Po poleceniu pracy z wyłącznika ciśnieniowego zawsze włączy się najpierw pompa P1, a po opóźnieniu pompa P2. Pompy będą pracować do osiągnięcia zadanego ciśnienia na wyłączniku ciśnieniowym lub do suchobiegu.

4.2 Tryb automatyczny

W trybie automatycznym za pracę szafy sterowniczej odpowiada przekaźnik programowalny Siemens LOGO8!. W tym trybie realizowana jest praca naprzemienna, zliczane są godziny pracy pompy i ich liczba załączeń. W przypadku wystąpienia awarii lub innego zdarzenia wyświetlane są komunikaty informujące co i kiedy się stało. Dodatkowo sterownik zabezpiecza pompy przed zbyt częstym włączaniem. Po poleceniu pracy z wyłącznika ciśnieniowego włączy się najpierw jedna pompa, a po ustawionym czasie druga pompa.

Opóźnienie w trybie automatycznym jest niezależne od ustawienia w trybie ręcznym.

5. Podłączenie elektryczne

Do każdej szafy dołączony jest wkrętak płaski Wago, który służy do otwierania zacisków sprężynowych w złączkach szynowych.

Wszystkie punkty przyłączeniowe zostały wyprowadzone na złączki szynowe. Należy do nich podłączyć:

• zasilanie trójfazowe: L1, L2, L3, N, PE,
• dwie pompy trójfazowe: U1, V1, W1, PE, U2, V2, W2, PE,
• sonda pływakowa Smin: 11 (COM), 12 (NO),
• polecenie pracy z wyłącznika ciśnieniowego/presostatu: PR(COM), PR (NC),
• zaciski: AW, AW to bezpotencjałowe wyjście alarmowe, można je wykorzystać według wymagań użytkownika, np. do podłączenia sygnalizatora alarmowego. Po wystąpieniu awarii, wyjście można skasować za pomocą przycisków na sterowniku.

6. Dane techniczne

• Zasilanie: 400 V AC.
• Przekrój przewodów zasilania: do 10mm2.
• Przekrój przewodów pomp: do 4mm2.
• Przekrój przewodów sygnałowych: do 2,5mm2.
• Stopień ochrony obudowy: IP44 (ochrona przed obiektami powyżej 1 mm, ochrona przed wodą bryzgającą ze wszystkich stron).
• Sygnały sterujące:
  • styk NO z sondy pływakowej Smin (zwarte zaciski 11, 12 oznaczają brak suchobiegu),
  • styk rozwierny (NC) z wyłącznika ciśnieniowego/presostatu (zwarte zaciski PR, PR oznaczają pracę pomp),
• Moc pompy – maksymalnie 5,5 kW.
• Wymiary obudowy – 725mm x 465 mm x 260 mm (wysokość x szerokość x głębokość).
• Wymiary obudowy – 890mm x 465 mm x 260 mm (wysokość x szerokość x głębokość).

7. Wyposażenie opcjonalne

Do szafy SD2-PR oferujemy opcjonalnie:

- czujnik poziomu cieczy jako zabezpieczenie przed suchobiegiem -dzięki niewielkiemu rozmiarowi sond do czujnika możliwe jest ich zawieszenie w studniach głębinowych,

- montaż świetlnego sygnalizatora alarmowego na elewacji obudowy.

- wyprowadzenie sygnałów bezpotencjałowych do monitoringu na złączki szynowe: praca pomp, awaria pomp, suchobieg, polecenie pracy.

Oferujemy również szafę SD2-PC sterowaną przetwornikiem ciśnienia z wyjściem 4-20 mA.

8. Gwarancja i uwagi końcowe

Na szafę SD2-PR udzielamy 24 miesięcznej gwarancji producenta.

Do szafki dołączamy dokumentację która zawiera między innymi:

• instrukcję montażu i obsługi szafy sterowniczej,
• instrukcję obsługi sterownika,
• wykaz aparatury,
• schemat elektryczny
• deklarację zgodności,
• protokół dokręcenia zacisków śrubowych.

Pamiętaj, że kupując u nas otrzymujesz również wsparcie techniczne i pomoc telefoniczną przy uruchomieniu. Oferujemy również montaż i uruchomienie szafy sterowniczej na obiekcie w promieniu 300 km od Zielonej Góry.

Zdjęcia w galerii są dodane w celach poglądowych. Wykorzystujemy aparaturę elektryczną renomowanych producentów w zależności od dostępnych materiałów, w związku z czym szafa wizualnie może różnić się od tej przedstawionej na zdjęciu w zakresie producentów aparatury.
