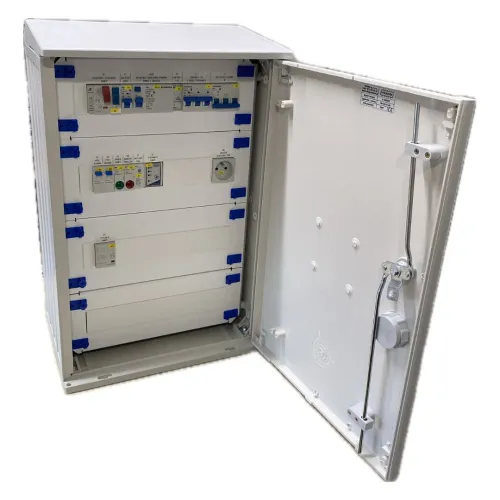

Szafa sterownicza do jednopompowej przepompowni PJS3-1F, sterowanie pompą jednofazową

1. Przeznaczenie i opis

Szafa sterownicza PJS3-1F kompleksowo realizuje zabezpieczenie i sterowanie pompą jednofazową o mocy do 2,2 kW w przepompowni wody lub ścieków. Na rysunku poniżej przedstawiono typową aplikację przepompowni dla szafy sterowniczej PJS3.

Sterowanie pompy odbywa się w oparciu o 2 poziomy: S1-wyłącz pompę,  S2-włącz pompę. Po wzroście poziomu ścieków powyżej poziomu S2 pompa zostanie włączona i będzie pracowała tak długo, aż poziom ścieków opadnie poniżej poziomu S1.W zależności od wykonania szafy zmienia się zasada działania sygnalizatora alarmowego:

• W wersji na 3 poziomy (tak jak na rysunku) alarm sygnalizujący przelew włączy się po przekroczeniu poziomu S3.
• W wersji na 2 poziomy alarm włączy się jeśli poziom S2 (włączenie pompy) będzie utrzymywał się dłużej niż 30 sekund.

Alarm można skasować wciskając przycisk kasowania alarmu. Szafa sterownicza umożliwia również sterowanie ręczne pompy, w tym wypompowanie ścieków poniżej poziomu S1.

Wykonanie szafy sterowniczej stoi na bardzo wysokim poziomie. Przewody sygnałowe są oznakowane koszulkami termokurczliwymi, a aparatura i złączki szynowe są dokładnie opisane. Na elewacji obudowy umieszczony został sygnalizator alarmowy informujący o awarii pompy lub przelewie.

Szafa została zabudowana w obudowie IP44 z fundamentem do wkopania.

2. Wyposażenie szafy

• Obudowa z tworzywa z fundamentem IP44,
• rozłącznik główny,
• wyłącznik silnikowy,
• wyłącznik nadprądowy,
• przekaźnik interfejsowy,
• zasilacz,
• przekaźniki poziomu CZ-DYNDA,
• stycznik,
• sygnalizator alarmowy na elewacji obudowy,
• lampki sygnalizacyjne,
• przełącznik sterowania ręcznego,
• złączki szynowe.

3. Realizowane funkcje

Szafa sterownicza realizuje następujące funkcje:

• Zabezpieczenie pompy trójfazowej przed: zwarciem, przeciążeniem, suchobiegiem,
• Sterowanie pompy w oparciu o 2 poziomy: S1 – wyłącz pompę, S2-załącz pompę,
• Włączenie sygnalizatora alarmowego:
  • Po awarii pompy,
  • Po przekroczeniu trzeciego poziomu S3 (w wersji na 3 poziomy),
  • Po utrzymaniu się poziomu S2 dłużej niż 30 sekund (w wersji na 2 poziomy),

• Możliwość skasowania alarmu przyciskiem,
• Możliwość sterowania ręcznego pompy.

4. Opis działania szafy sterowniczej

Na rysunku poniżej przedstawiono przepompownię z dwoma oraz z trzema poziomami.

• Poziom S1 (wyłączenie pompy) – powinien być ustalony powyżej pompy aby uniemożliwić pracę pompy „na sucho”.
• Poziom S2 (załączenie pompy – musi być ustalony powyżej poziomu S1 oraz tak aby w przypadku wystąpienia awarii pompy mieć czas na reakcję).
• Pompa zostanie włączona kiedy poziom ścieków/wody osiągnie poziom S2, a następnie wyłączona kiedy poziom ścieków/wody opadnie do poziomu S1.
• Awaria pompy lub przelew spowoduje włączenie alarmu.
• Alarm można skasować przyciskiem umieszczonym na drzwiach szafy sterowniczej.
• Sterowanie ręczne realizowane jest za pomocą przełącznika z samopowrotem, w zależności od aktualnego poziomu przekręcenie przełącznika spowoduje:
• Jeśli ścieki są powyżej poziomu S1 to pompa będzie pracowała aż do jego opadnięcia,
• Jeśli ścieki są poniżej poziomu S1 to pompa będzie pracowała tak długo jak trzymany jest przełącznik w pozycji pracy (przełącznik z samopowrotem).

W przypadku przepompowni z dwoma poziomami:

• Mogą być stosowane zarówno sondy konduktometryczne (3 sztuki) jak i sondy pływakowe (2 sztuki).
• W przypadku stosowania sond konduktometrycznych sonda odniesienia musi być zawieszona niżej niż sonda S1 i S2 – pełni ona rolę zacisku wspólnego dla elektronicznego czujnika poziomu.
• Przekroczenie poziomu S2 dłużej niż 30 sekund spowoduje włączenie alarmu (w przypadku sprawnej pompy poziom S2 nie powinien utrzymać się dłużej niż kilka sekund).

Zalecamy stosowanie sond konduktometrycznych zamiast pływaków (brak elementów ruchomych, większa niezawodność). Aby uniknąć zjawiska oblepiania się sond należy zawiesić je wewnątrz ponawiercanej rury PVC (kanalizacyjnej fi100mm) lub w rurze drenażowej.

W przypadku przepompowni z trzema poziomami:

• Mogą być stosowane tylko sondy pływakowe.
• Alarm włączy się po przekroczeniu poziomu S3.

5. Podłączenie elektryczne

Schemat podłączenia przedstawiony jest na rysunku poniżej.

Do szafy sterowniczej należy podłączyć:

• Zasilanie jednofazowe,
• pompę jednofazową,
• 3 sondy konduktometryczne dostępne tutaj,
• lub 2 sondy pływakowe,
• lub 3 sondy pływakowe dostępne tutaj.

6. Dane techniczne

• Zasilanie: 230 V AC.
• Przekrój przewodów zasilania: do 4mm2.
• Przekrój przewodów pompy: do 4mm2.
• Przekrój przewodów sygnałowych: do 2,5mm2.
• Stopień ochrony obudowy: IP44.
• Wyjście sygnalizatora alarmowego: 24V/ max 200 mA.
• Sygnały sterujące:
  • 3 sondy konduktometryczne (np. S-Dynda) – uproszczony alarm przelewu,
  • lub 2 sondy pływakowe (np. MAC-3) - uproszczony alarm przelewu,
  • lub 3 sondy pływakowe – alarm przelewu od pływaka S3,
• Moc pompy: maksymalnie 2,2 kW (wykonanie standardowe).
• Wymiary obudowy: 580mm x 400 mm x 250 mm (wysokość x szerokość x głębokość),
• Wymiary fundamentu: 870mm x 400 mm x 250 mm (wysokość x szerokość x głębokość).

7. Gwarancja i uwagi końcowe

Na szafę PJS3-1F udzielamy 24 miesięcznej gwarancji producenta.

Do szafki dołączamy dokumentację która zawiera między innymi:

• instrukcję montażu i obsługi szafy sterowniczej,
• instrukcję obsługi sterownika,
• wykaz aparatury,
• schemat elektryczny
• deklarację zgodności,

Pamiętaj, że kupując u nas otrzymujesz również wsparcie techniczne i pomoc telefoniczną przy uruchomieniu.

Zdjęcia w galerii są dodane w celach poglądowych. Wykorzystujemy aparaturę elektryczną renomowanych producentów w zależności od dostępnych materiałów, w związku z czym szafa wizualnie może różnić się od tej przedstawionej na zdjęciu w zakresie producentów aparatury.
