PJP4 - Szafa sterownicza jednopompowej przepompowni, sterowanie pływakami

1. Przeznaczenie i opis

Szafa sterownicza PJP4 jest przeznaczona do sterowania jedną pompą trójfazową (o mocy do 5,5 kW – rozruch bezpośredni, do 15 kW - softstart) w przepompowni ścieków lub wody. Elementami pomiarowymi są 3 sondy pływakowe. Szafa posiada fabrycznie zamontowany sygnalizator alarmowy, który informuje o awarii lub przekroczeniu poziomu maksymalnego. Wszystkie punkty przyłączeniowe w szafie zostały wyprowadzone na złączki szynowe.

Szafa została zabudowana w obudowie o stopniu ochrony IP66 z możliwością montażu na fundamencie, kieszeni kablowej lub bezpośrednio do ściany. Obudowa jest dodatkowo wyposażona w wentylację, spust kondensatu oraz grzałkę z termostatem.

2. Wyposażenie szafy

• Obudowa z tworzywa IP66,
• wyłącznik główny lub przełącznik sieć-agregat (opcja),
• wyłącznik różnicowo-prądowy dla pompy,
• wyłącznik silnikowy dla pompy,
• stycznik dla pompy,
• wyłącznik nadprądowy dla sterowania,
• wyłącznik różnicowo-prądowy dla gniazda i grzałki,
• wyłącznik nadprądowy dla gniazda,
• wyłącznik nadprądowy dla grzałki,
• zasilacz 24 V DC,
• przyciski i przełączniki 22mm,
• przekaźniki interfejsowe z modułem przepięciowym i diodą LED,
• złączki szynowe Wago.

3. Realizowane funkcje

Szafa sterownicza realizuje następujące funkcje:

• zabezpieczenie użytkowników przed porażeniem prądem elektrycznym,
• zabezpieczenie pomp przed:
  • zwarciem i przeciążeniem,
  • brakiem fazy zasilającej,
  • nieprawidłową kolejnością faz zasilających,
  • suchobiegiem,
• sygnalizacja pracy i awarii pompy oraz obecności zasilania na drzwiach wewnętrznych,
• sygnalizacja poziomów S1, S2 i Smax,
• sygnalizacja alarmowa po awarii pompy lub po przekroczeniu poziomu przelewu Smax,
• możliwość kasowania alarmu przyciskiem,
• wybór trybu pracy przepompowni za pomocą przełącznika (praca automatyczna, wyłączenie, praca ręczna),
• w trybie ręcznym:
  • włączanie i wyłączanie pompy za pomocą przycisków START/STOP,
  • automatyczne wyłączenie pompy po spadku poziomu ścieków do poziomu S1,
  • przytrzymanie przycisku START umożliwia wypompowanie ścieków poniżej poziomu S1,
• w trybie wyłączenia nie ma możliwości włączenia pompy,
• w trybie automatycznym
  • sterowanie dwoma poziomami S1 (wyłączenie pompy) i S2 (praca pompy) z sond pływakowych,
  • dodatkowe włączenie pompy powyżej Smax (jeśli pompa nie została włączona na poziomie S2),

4. Opis działania

Szafa sterownicza zabezpiecza pompę przed zanikiem fazy i nieprawidłową kolejnością faz. Jeśli przekaźnik nadzorczy wykryje nieprawidłowość w zasilaniu to układ sterowania zostanie wyłączony. Szafa sterownicza umożliwia wybór trybu pracy pompy za pomocą przełącznika.

4.1. Tryb ręczny

W trybie ręcznym użytkownik może włączać i wyłączać pompę przyciskami START i STOP. Pompa zostanie automatycznie wyłączona po spadku poziomu ścieków poniżej poziomu S1. Przytrzymanie przycisku START umożliwia wypompowanie ścieków poniżej poziomu S1.

4.2. Tryb automatyczny

Sterowanie opiera się na trzech poziomach ustawionych za pomocą sond pływakowych przez użytkownika:

• S1 - wyłączenie pompy,
• S2 – włączenie pompy,
• Smax - włączenie pompy jeśli nie została włączona i włączenie alarmu.

Po wzroście poziomu ścieków do poziomu S2 pompa zostaje włączona. Jeśli pompa nie została włączona na poziomie S2 (np. awaria pływaka) to zostanie włączona na poziomie Smax razem z alarmem.

Wyłączenie następuje po spadku poziomu poniżej poziomu S1.

Wyjście alarmowe jest włączane po awarii pompy (wyłącznik silnikowy, czujnik bimetalowy w pompie) lub po przekroczeniu poziomu Smax. Raz skasowany alarm nie włączy się ponownie dopóki awaria nie zostanie usunięta. Alarm można skasować przez naciśnięcie przycisku kasowania alarmu na drzwiach wewnętrznych.

5. Podłączenie elektryczne

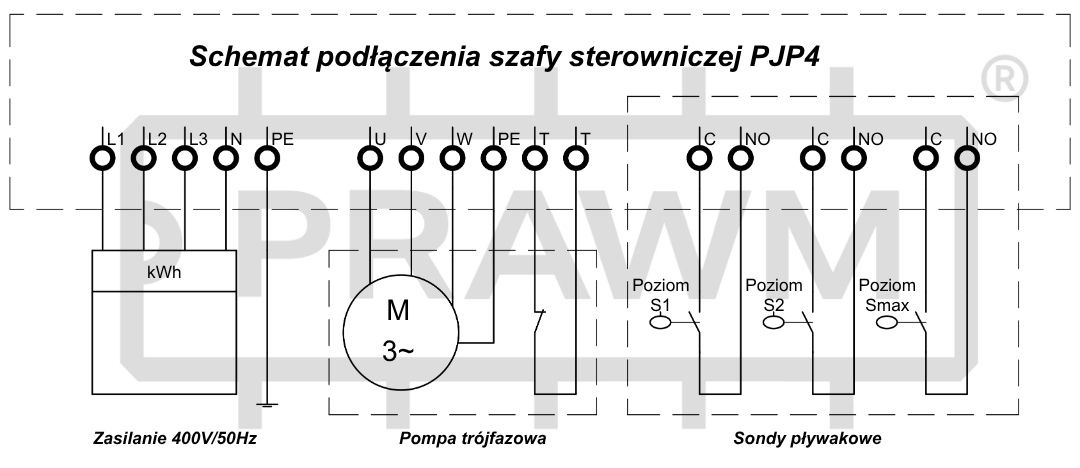

Schemat podłączenia przedstawiony jest na rysunku poniżej

Do szafy sterowniczej należy podłączyć:

• Zasilanie trójfazowe,
• pompę trójfazową,
• 3 sondy pływakowe dostępne tutaj.

6. Dane techniczne

• Zasilanie: 400 V AC.
• Przekrój przewodów zasilania: do 10mm2.
• Przekrój przewodów pompy: do 4mm2.
• Przekrój przewodów sygnałowych: do 2,5mm2.
• Stopień ochrony obudowy: IP44.
• Wyjście sygnalizatora alarmowego: 24V/ max 200 mA.
• Sygnały sterujące:
  • 3 sondy pływakowe ze stykiem NO (np. MAC-3),
• Moc pompy: do 4kW – rozruch bezpośredni, powyżej 4kW rozruch przez softstart lub układ gwiazda/trójkąt
• Wymiary obudowy: 618mm x 438 mm x 252 mm (wysokość x szerokość x głębokość).
• Wymiary fundamentu: 922 mm x 431 mm x 248 mm (wysokość x szerokość x głębokość).

7. Gwarancja i uwagi końcowe

Na szafę PJP3 udzielamy 24 miesięcznej gwarancji producenta.

Do szafki dołączamy dokumentację która zawiera między innymi:

• instrukcję montażu i obsługi szafy sterowniczej,
• wykaz aparatury,
• schemat elektryczny
• deklarację zgodności.

Pamiętaj, że kupując u nas otrzymujesz również wsparcie techniczne i pomoc telefoniczną przy uruchomieniu.

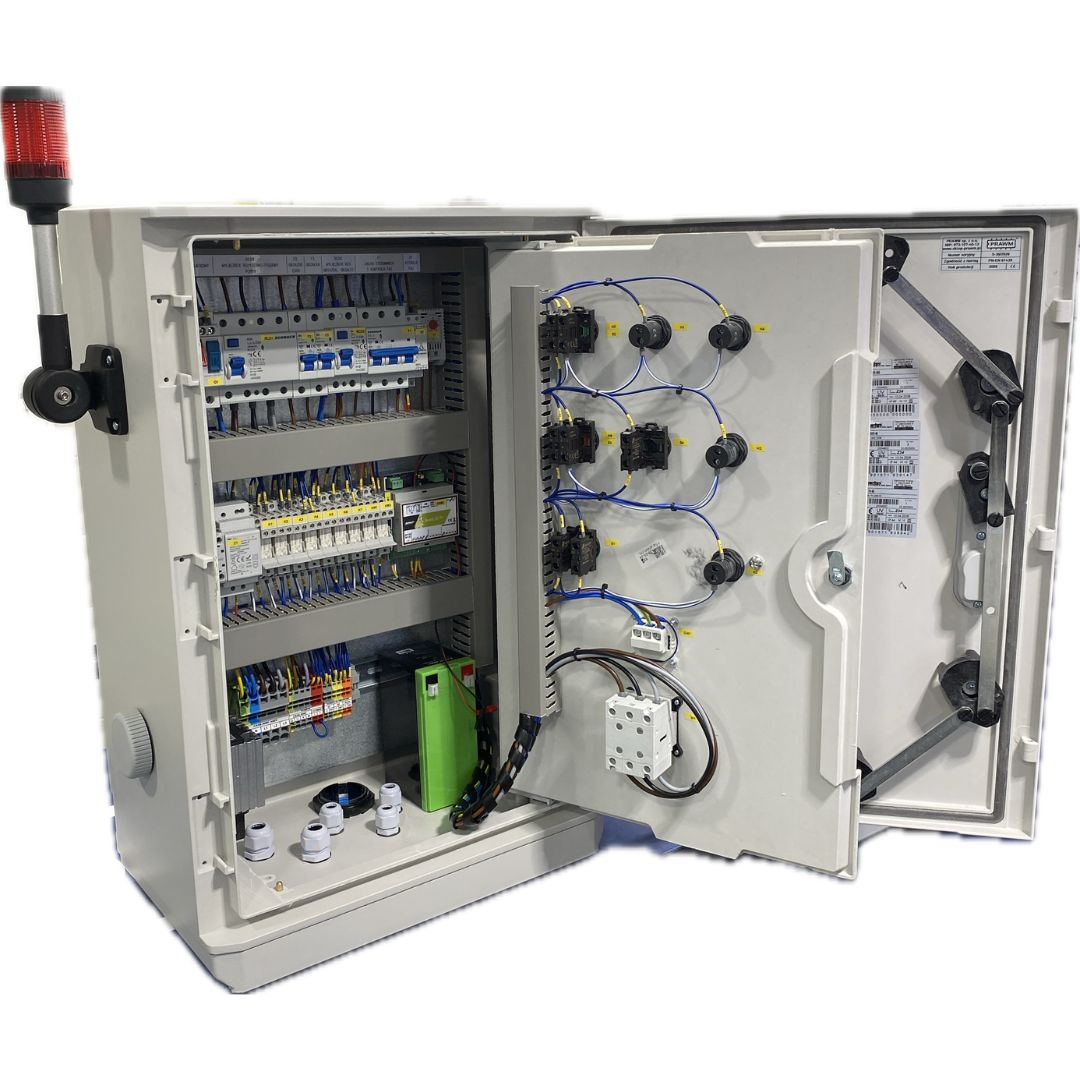

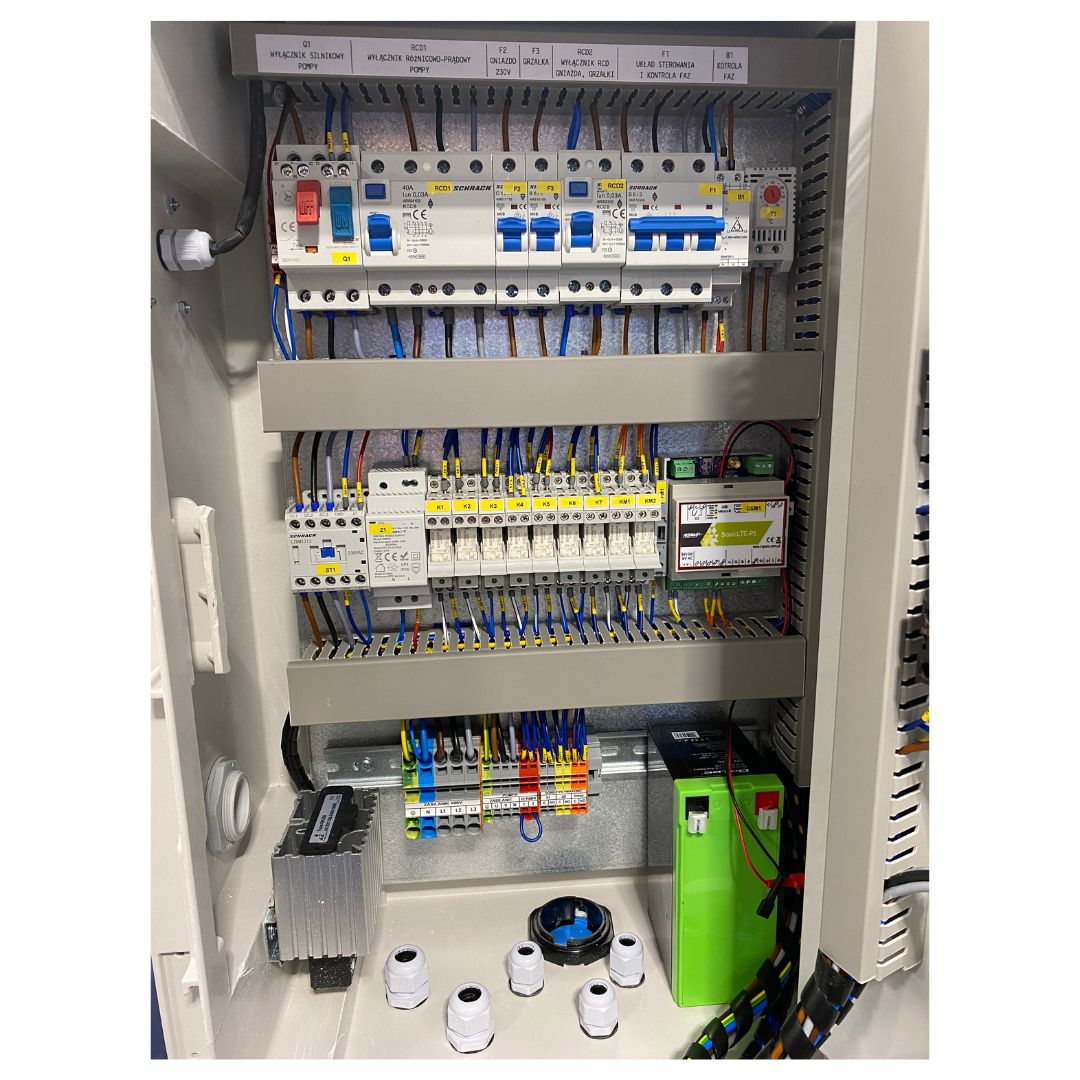

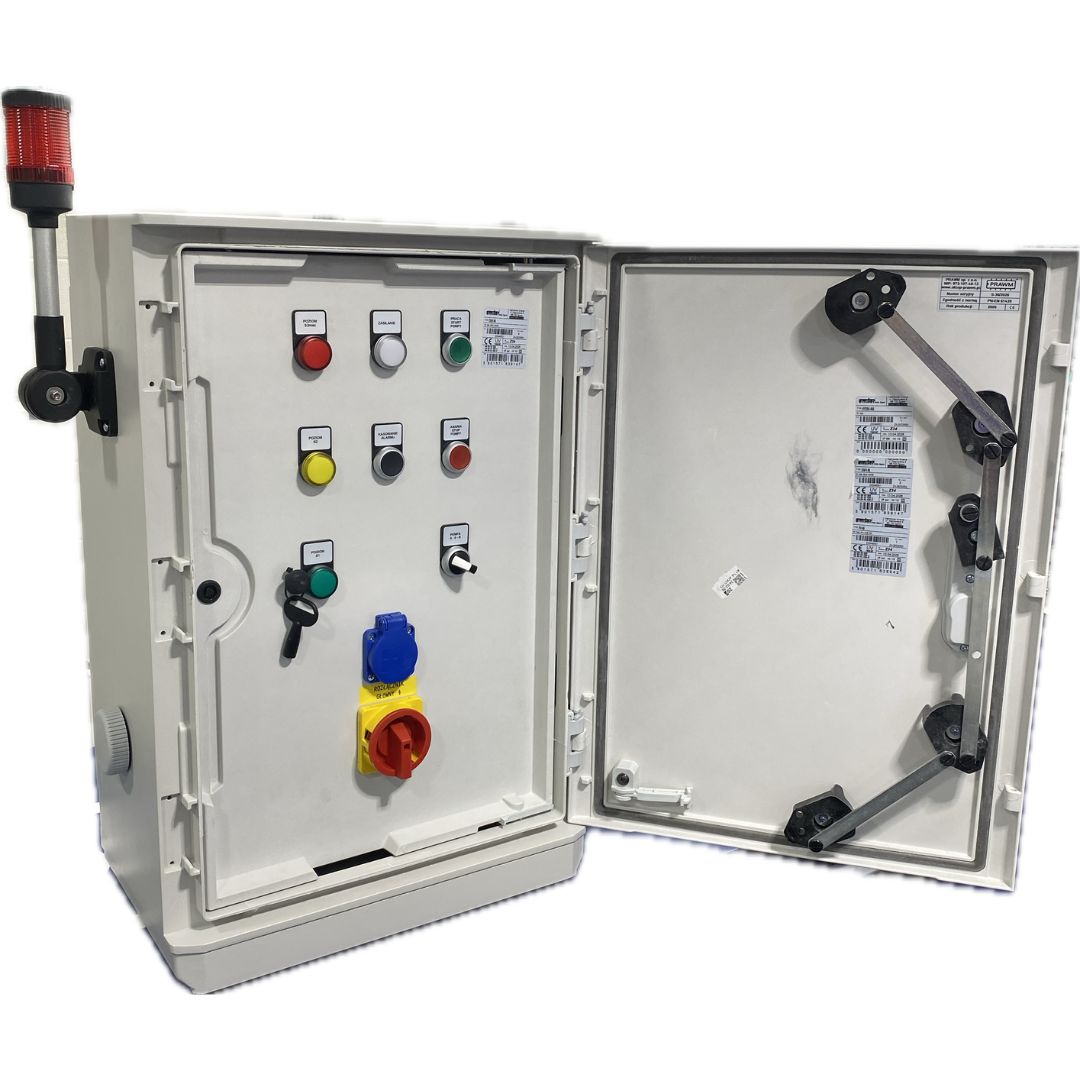

Zdjęcia w galerii są dodane w celach poglądowych. Wykorzystujemy aparaturę elektryczną renomowanych producentów w zależności od dostępnych materiałów, w związku z czym szafa wizualnie może różnić się od tej przedstawionej na zdjęciu w zakresie producentów aparatury oraz ułożenia elementów.
