PJP3 - Szafa sterownicza jednej pompy, sterowanie pływakami

1. Przeznaczenie i opis

Szafa sterownicza PJP3 kompleksowo realizuje sterowanie jednopompową przepompownią wody lub ścieków. Szafa współpracuje z trzema sondami pływakowymi. Sterowanie pompy odbywa się poprzez 2 poziomy: S1 – wyłącz pompę, S2 – załącz pompę. Alarm od przelewu realizowany jest przez trzeci pływak S3. Alarm można skasować wciskając przycisk kasowania alarmu. Przytrzymanie przełącznika „praca ręczna” umożliwia wypompowanie ścieków poniżej poziomu S1.

2. Wyposażenie szafy

• Obudowa z tworzywa z fundamentem do wkopania IP44,
• rozłącznik główny,
• wyłącznik różnicowo-prądowy,
• wyłącznik silnikowy,
• wyłącznik nadprądowy,
• przekaźnik nadzorczy napięcia (w wykonaniu 3-fazowym),
• zasilacz 24 V DC,
• stycznik,
• lampki i przyciski modułowe,
• przekaźniki interfejsowe,
• gniazdo serwisowe 230V,
• złączki szynowe.

3. Realizowane funkcje

Szafa sterownicza realizuje następujące funkcje:

• Zabezpieczenie pompy przed:
  • zwarciem,
  • przeciążeniem,
  • suchobiegiem,
  • asymetrią napięcia, brakiem fazy zasilającej,
• Sterowanie pompy w oparciu o 2 poziomy: S1 – wyłącz pompę, S2-załącz pompę,
• Sterowanie sygnalizatorem alarmowym,
• Możliwość skasowania alarmu przyciskiem,
• Sterowanie ręczne z możliwością wypompowania ścieków poniżej poziomu S1.

4. Opis działania

Na rysunku poniżej przedstawiono typową aplikację przepompowni ścieków dla szafy sterowniczej PJP3.

• W zbiorniku zawieszone są 3 sondy pływakowe wyznaczające poziomy S1, S2 i S3,
• Poziom S1 (wyłączenie pompy) – powinien być ustalony powyżej pompy aby uniemożliwić pracę pompy „na sucho”.
• Poziom S2 (załączenie pompy) – musi być ustalony powyżej poziomu S1.
• Poziom S3 (alarmowy) – powinien być ustalony na takiej wysokości aby mieć czas na podjęcie działania w przypadku awarii.

Zasada działania:

• Pompa zostanie włączona kiedy poziom ścieków/wody osiągnie poziom S2, a następnie wyłączona kiedy poziom ścieków/wody opadnie poniżej poziomu S1.
• Jeśli do szafy podłączony jest dodatkowy trzeci pływak S3 to jego zanurzenie spowoduje włączenie alarmu.
• Alarm wyłączy się samoczynnie po obniżeniu się poziomu ścieków/wody poniżej poziomu alarmowego lub kiedy zostanie skasowany przyciskiem przez użytkownika.

5. Podłączenie elektryczne

Schemat podłączenia przedstawiony jest na rysunku poniżej

Do szafy sterowniczej należy podłączyć:

• Zasilanie trójfazowe,
• pompę trójfazową,
• 3 sondy pływakowe dostępne tutaj.

6. Dane techniczne

• Zasilanie: 400 V AC.
• Przekrój przewodów zasilania: do 10mm2.
• Przekrój przewodów pompy: do 4mm2.
• Przekrój przewodów sygnałowych: do 2,5mm2.
• Stopień ochrony obudowy: IP44.
• Wyjście sygnalizatora alarmowego: 24V/ max 200 mA.
• Sygnały sterujące:
  • 3 sondy pływakowe ze stykiem NO (np. MAC-3),
• Moc pompy: do 4kW – rozruch bezpośredni, powyżej 4kW rozruch przez softstart lub układ gwiazda/trójkąt
• Wymiary obudowy: 600mm x 400 mm x 250 mm (wysokość x szerokość x głębokość).

7. Gwarancja i uwagi końcowe

Na szafę PJP3 udzielamy 24 miesięcznej gwarancji producenta.

Do szafki dołączamy dokumentację która zawiera między innymi:

• instrukcję montażu i obsługi szafy sterowniczej,
• wykaz aparatury,
• schemat elektryczny
• deklarację zgodności.

Pamiętaj, że kupując u nas otrzymujesz również wsparcie techniczne i pomoc telefoniczną przy uruchomieniu.

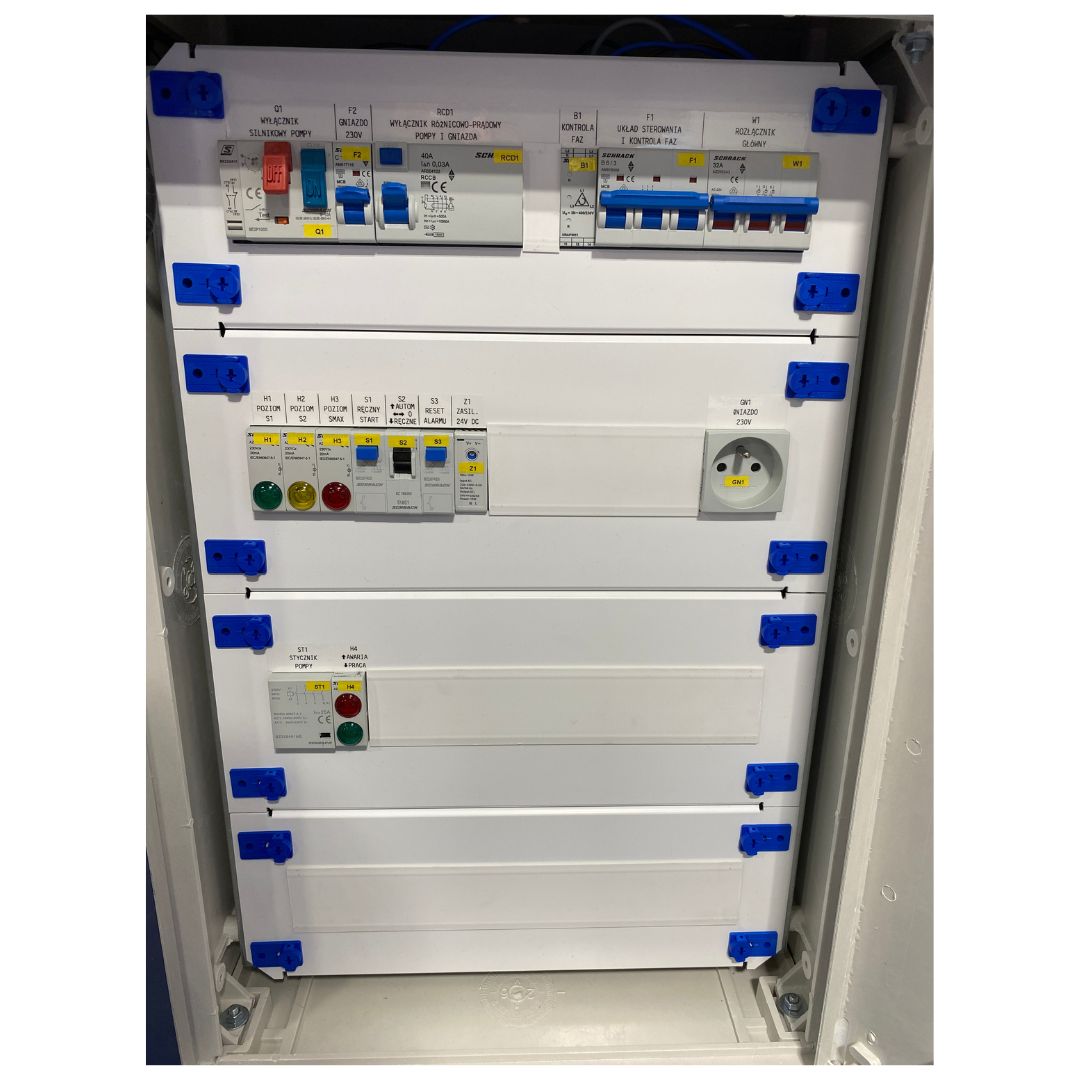

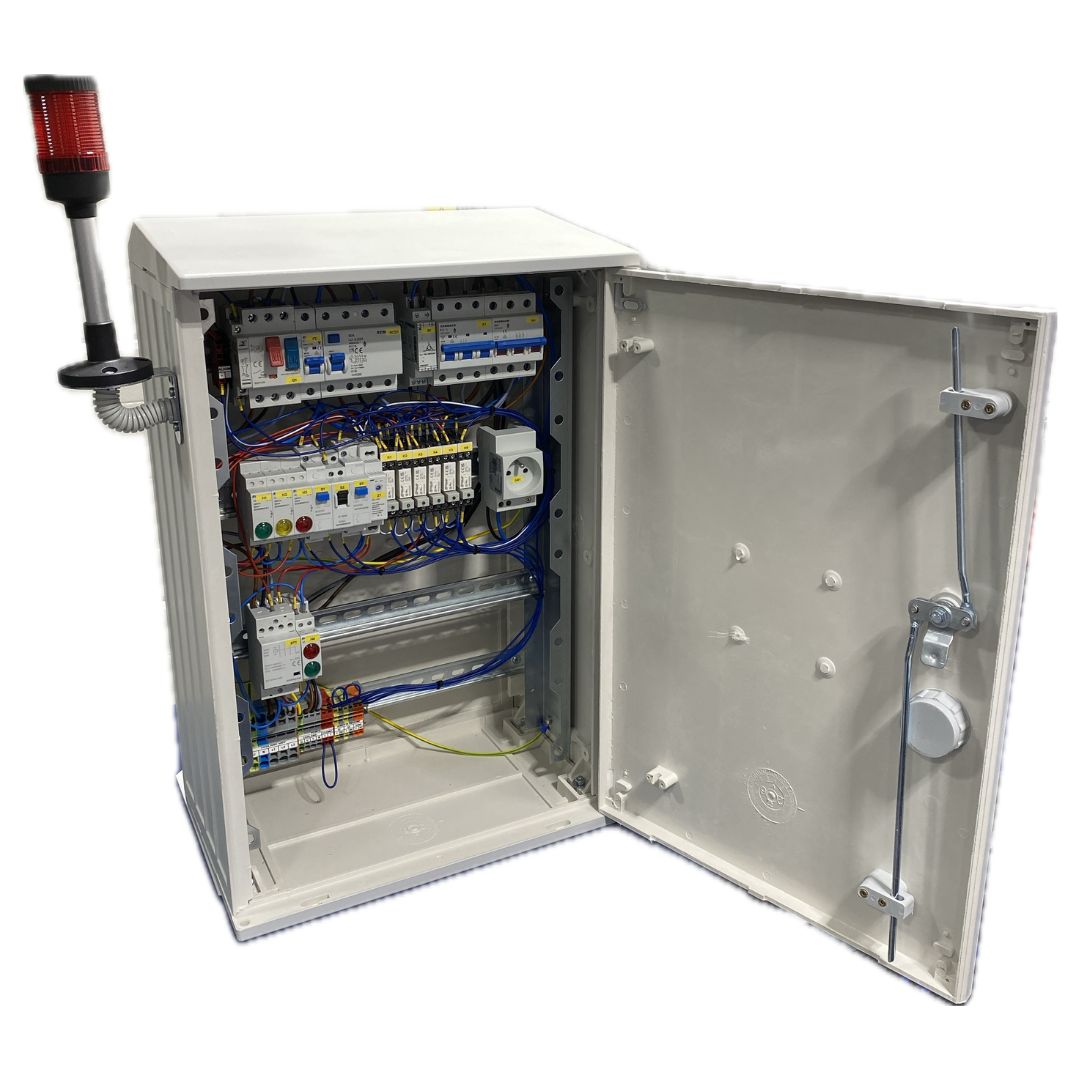

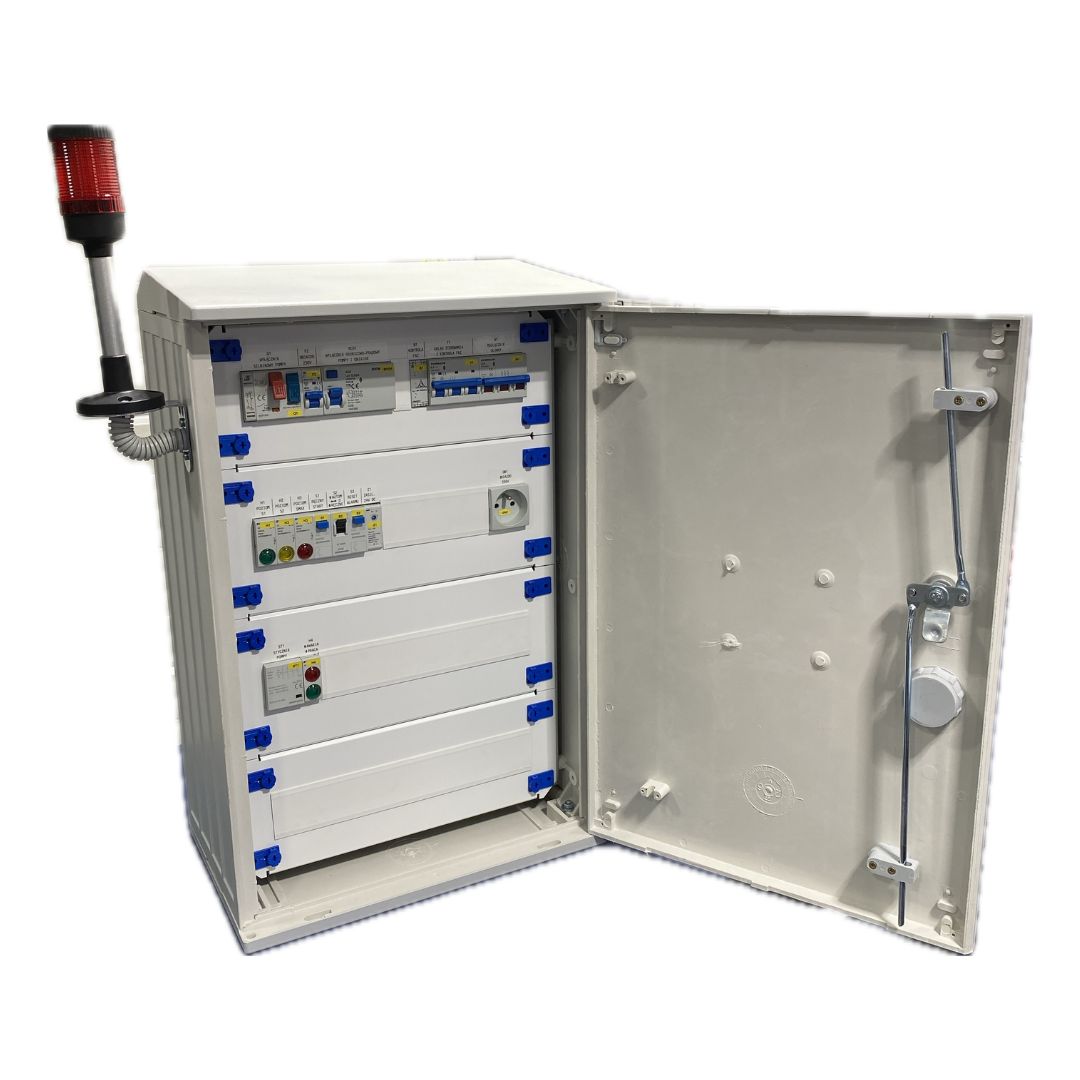

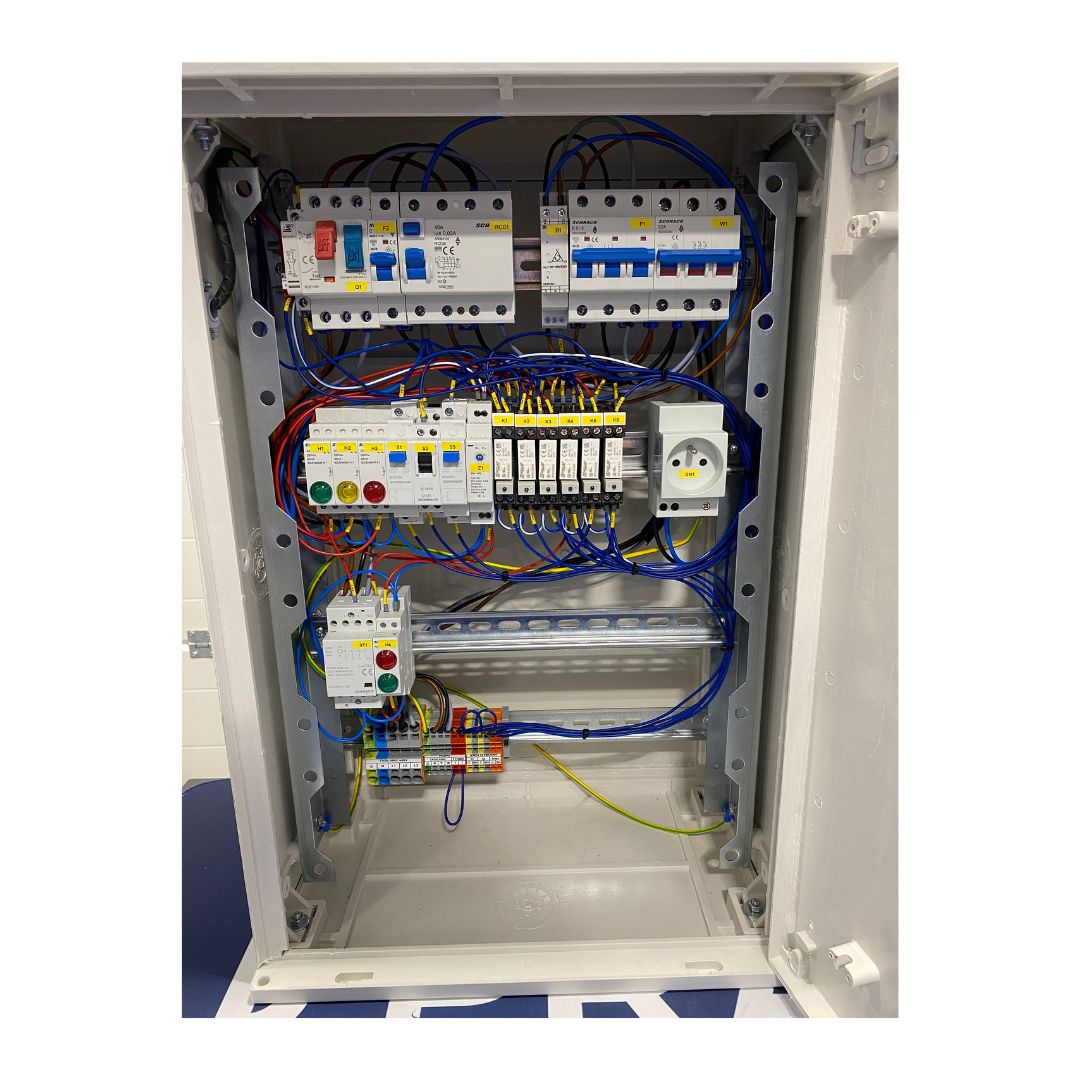

Zdjęcia w galerii są dodane w celach poglądowych. Wykorzystujemy aparaturę elektryczną renomowanych producentów w zależności od dostępnych materiałów, w związku z czym szafa wizualnie może różnić się od tej przedstawionej na zdjęciu w zakresie producentów aparatury oraz ułożenia elementów.
