PJP1-3F - Szafa sterownicza jednej pompy

1. Przeznaczenie i opis

Szafa sterownicza PJP1 kompleksowo realizuje sterowanie jednopompową przepompownią wody lub ścieków. Szafa współpracuje z dwoma sondami pływakowymi. Sterowanie pompy odbywa się w oparciu o dwa poziomy: S1 – wyłącz pompę, S2 – załącz pompę. Dodatkowo wyzwolenie wyłącznika silnikowego pompy lub przekroczenie poziomu S2 przez nastawiony czas powoduje uruchomienie sygnalizatora alarmowego. Alarm można skasować wciskając przycisk kasowania alarmu. Na rysunku poniżej przedstawiono typową aplikację szafy.

Zdjęcie aplikacji

Szafa sterownicza spełnia normę PN-EN 61439-3 – może być obsługiwana przez osoby niewykwalifikowane (obsługa nie musi posiadać uprawnień SEP) oraz posiada deklarację zgodności CE. Do szafy dołączona jest dokumentacja oraz schemat elektryczny.

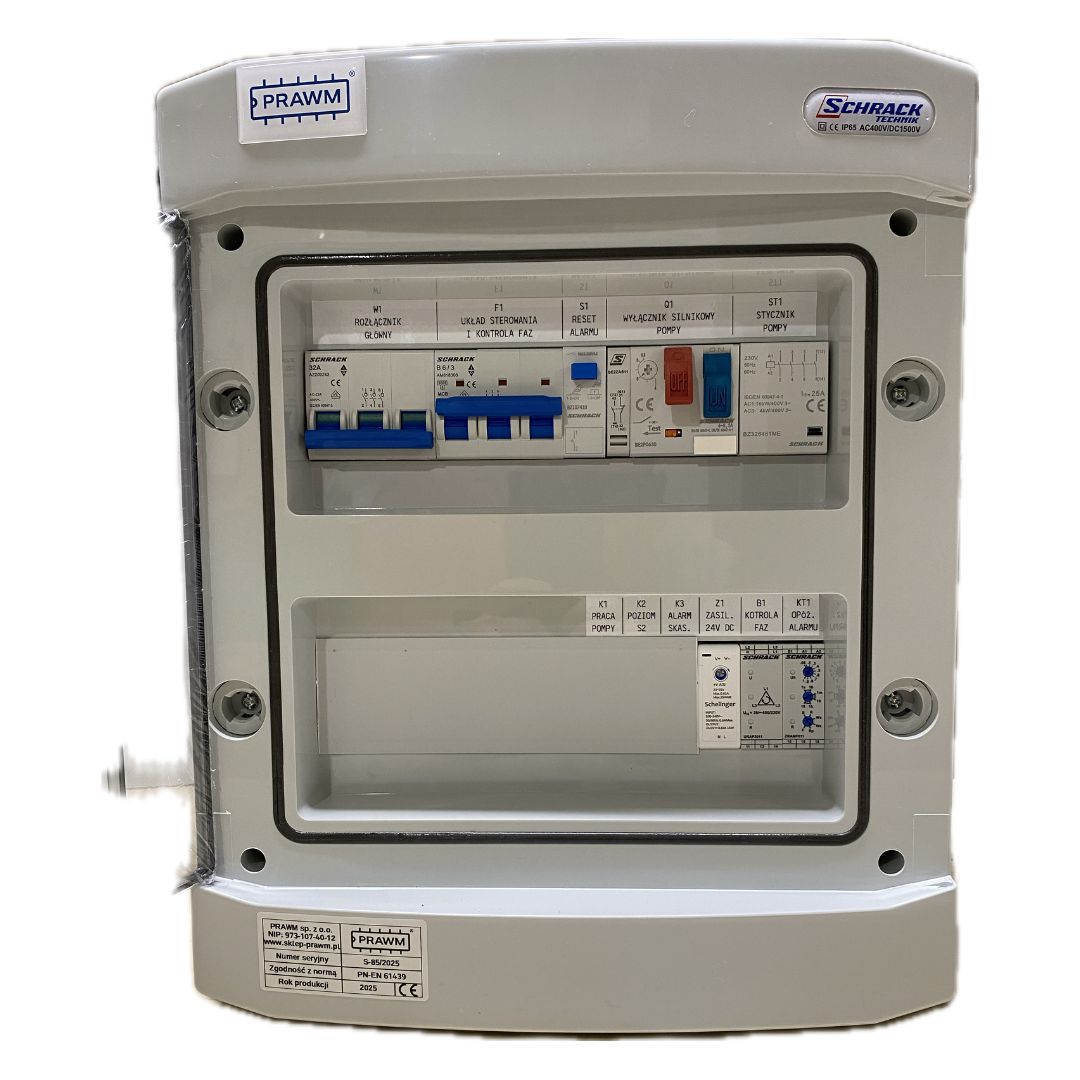

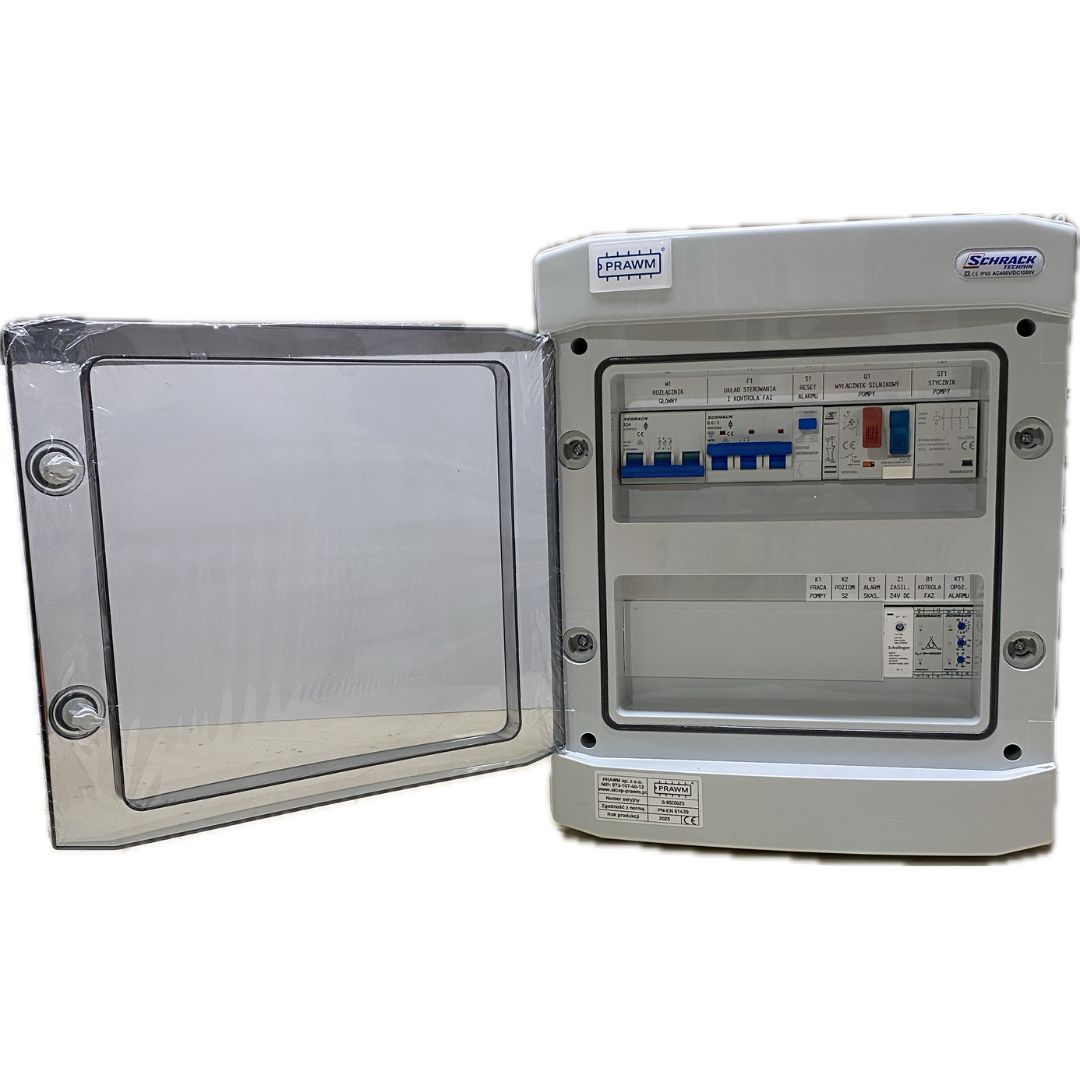

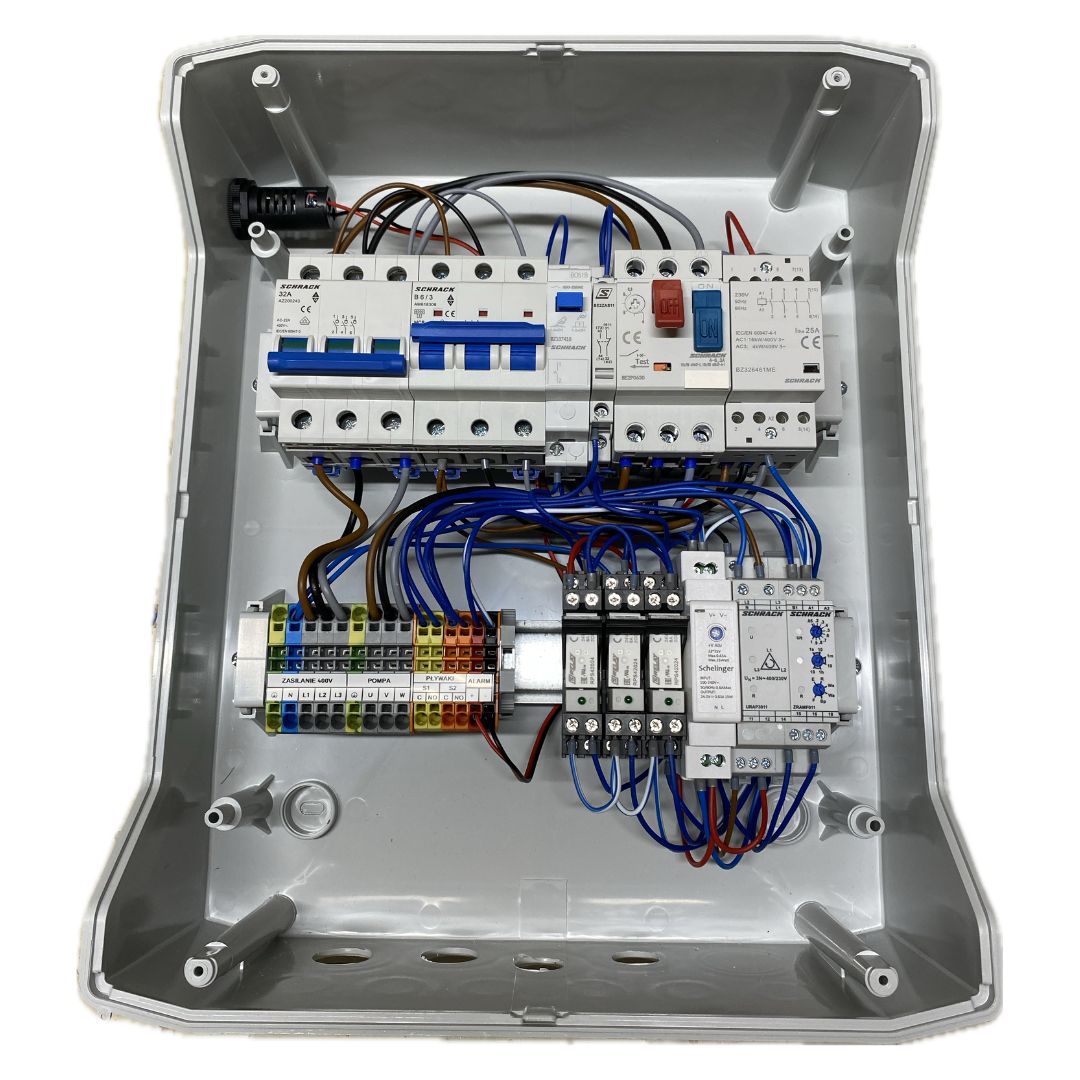

Szafa została zabudowana w kompaktowej obudowie modułowej o stopniu ochrony IP 66. Dławnice kablowe są zamontowane na dole obudowy.

2. Wyposażenie szafy

• Obudowa z tworzywa IP66,
• rozłącznik główny,
• wyłącznik silnikowy,
• wyłącznik nadprądowy,
• przekaźnik nadzorczy napięcia,
• przycisk modułowy,
• zasilacz 24 V DC,
• przekaźniki interfejsowe,
• przekaźnik czasowy,
• stycznik,
• sygnalizator alarmowy 22mm na boku obudowy,
• złączki szynowe,

3. Realizowane funkcje

• Zabezpieczenie pompy trójfazowej przed: zwarciem, przeciążeniem, brakiem fazy zasilającej, nieprawidłową kolejnością faz, suchobiegiem,
• Sterowanie pompy w oparciu o 2 poziomy: S1 – wyłącz pompę, S2-załącz pompę,
• Sygnalizacja alarmowa awarii pompy i przelewu,
• Realizacja funkcji przelewu na podstawie poziomu S2, jeśli poziom jest przekroczony dłużej niż ustawiony czas to włączany jest alarm,
• Możliwość ustawienia opóźnienia włączenia alarmu po przelewie,
• Możliwość skasowania alarmu przyciskiem,
• Możliwość podłączenia dodatkowego sygnalizatora alarmowego 24V DC.

4. Opis działania szafy sterowniczej

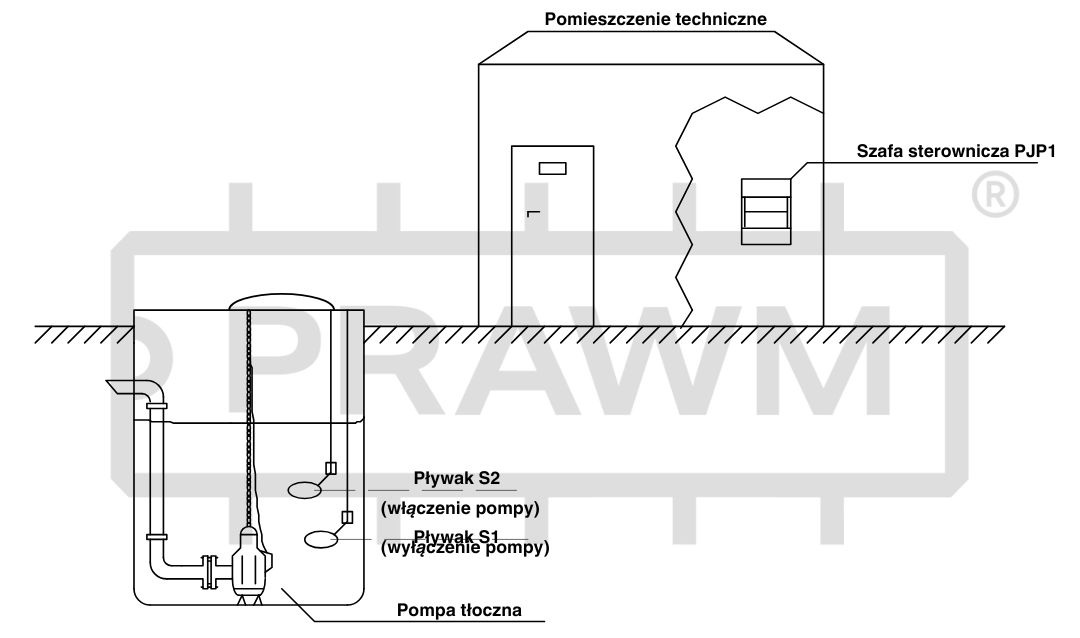

Na rysunku poniżej przedstawiono typową aplikację przepompowni ścieków.

Zdjęcie aplikacji

• W zbiorniku zawieszone są 2 sondy pływakowe wyznaczające poziomy S1 i S2,
• Poziom S1 (wyłączenie pompy) – powinien być ustalony powyżej pompy aby uniemożliwić pracę pompy „na sucho”.
• Poziom S2 (załączenie pompy – musi być ustalony powyżej poziomu S1 oraz tak aby w przypadku wystąpienia awarii pompy mieć czas na reakcję.

Zasada działania:

• Pompa zostanie włączona kiedy poziom ścieków/wody osiągnie poziom S2, a następnie wyłączona kiedy poziom ścieków/wody opadnie do poziomu S1.
• W przypadku kiedy poziom S2 jest przekroczony dłużej niż nastawiony czas (na przekaźniku czasowym KT1) to włączony zostanie alarm,
• Alarm wyłączy się samoczynnie po obniżeniu się poziomu ścieków/wody poniżej poziomu S2 lub kiedy zostanie skasowany przyciskiem przez użytkownika,
• Alarm zostanie włączony niezwłocznie jeśli wyłącznik silnikowy pompy wyzwoli się (przeciążenie lub awaria pompy).

5. Podłączenie elektryczne

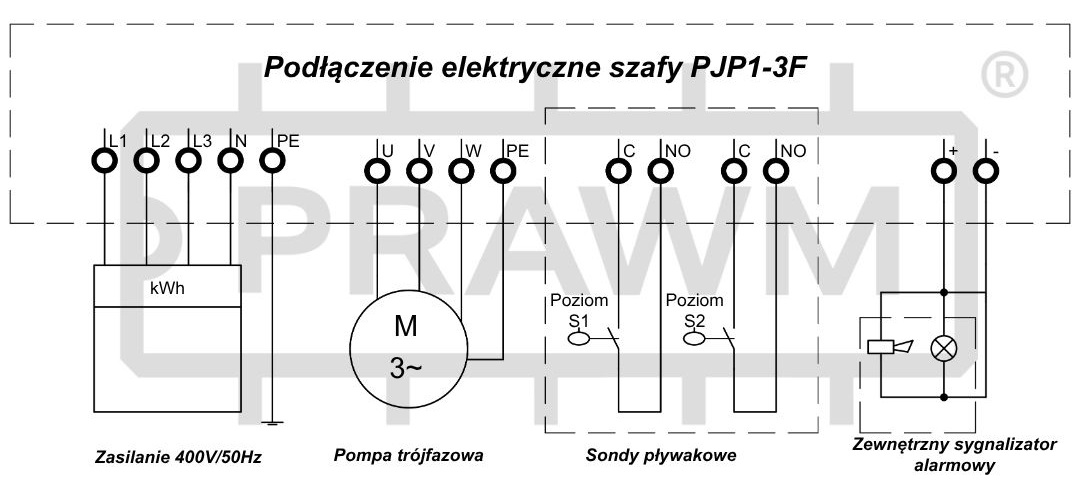

Schemat podłączenia przedstawiony jest na rysunku poniżej.

Zdjęcie podłączenia

Wszystkie punkty przyłączeniowe zostały wyprowadzone na złączki szynowe. Należy do nich podłączyć:

• zasilanie trójfazowe,
• pompę trójfazową,
• sondy pływakowe S1, S2.

6. Dane techniczne

• Zasilanie: 400 V AC.
• Przekrój przewodów zasilania: do 10mm2.
• Przekrój przewodów pomp: do 4mm2.
• Przekrój przewodów sygnałowych: do 2,5mm2.
• Stopień ochrony obudowy: IP65 (pyłoszczelność, ochrona przed strumieniem wody).
• Sygnały sterujące:
  • styk zwierny (NO) z sondy pływakowej S1,
  • styk zwierny (NO) z sondy pływakowej S2,
• Moc pompy – maksymalnie 4 kW (wykonanie standardowe).
• Wymiary obudowy – 540mm x 300 mm x 160 mm (wysokość x szerokość x głębokość).

7. Gwarancja i uwagi końcowe

Na szafę PJP1-3F udzielamy 24 miesięcznej gwarancji producenta.

Do szafki dołączamy dokumentację która zawiera między innymi:

• instrukcję montażu i obsługi szafy sterowniczej,
• wykaz aparatury,
• schemat elektryczny
• deklarację zgodności,
• protokół dokręcenia zacisków śrubowych.

Pamiętaj, że kupując u nas otrzymujesz również wsparcie techniczne i pomoc telefoniczną przy uruchomieniu.

Oferujemy również szafę PJP1-1F przeznaczoną do sterowania pompą jednofazową (dostępna tutaj)

Zdjęcia w galerii są dodane w celach poglądowych. Wykorzystujemy aparaturę elektryczną renomowanych producentów w zależności od dostępnych materiałów, w związku z czym szafa wizualnie może różnić się od tej przedstawionej na zdjęciu w zakresie producentów aparatury oraz ułożenia elementów.
